Резьбовая вставка MCT series
из сталикарбидкруглая

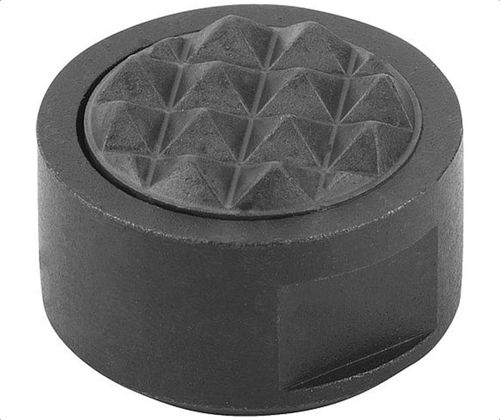

Резьбовая вставка - MCT series - Fixtureworks - из стали / карбид / круглая
Резьбовая вставка - MCT series - Fixtureworks - из стали / карбид / круглая
Резьбовая вставка - MCT series - Fixtureworks - из стали / карбид / круглая - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Fixtureworks

Характеристики

Тип
резьбовая
Материал
из стали, карбид
Форма
круглая
Функция
для металла
Внутренний диаметр

МАКС.: 19,05 mm
(0,75 in)

МИН.: 7,94 mm
(0,31 in)

Внешний диаметр

МАКС.: 25 mm
(0,98 in)

МИН.: 10 mm
(0,39 in)

Длина

МАКС.: 8,83 mm
(0,35 in)

МИН.: 6,83 mm
(0,27 in)

Описание

Описание продукта
Напайная пластина из твердого сплава с насечкой приварена к корпусу из легированной стали с термообработкой. Резьба в глухом отверстии для заднего монтажа; плоскость по наружному диаметру для установки фиксирующего винта обеспечивает надежное крепление и повторяемое позиционирование.

Варианты деталей
  • MCT-100 — Резьба: M5x0.80; D: 10 mm; D1: 5/16; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Рисунок зубьев: EF
  • MCT-102 — Резьба: M5x0.80; D: 10 mm; D1: 5/16; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Рисунок зубьев: EF
  • MCT-120 — Резьба: M5x0.80; D: 12 mm; D1: 3/8; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Рисунок зубьев: Fine
  • MCT-122 — Резьба: M5x0.80; D: 12 mm; D1: 3/8; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Рисунок зубьев: Fine
  • MCT-160 — Резьба: M6x1.00; D: 16 mm; D1: 1/2; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Рисунок зубьев: Fine
  • MCT-162 — Резьба: M6x1.00; D: 16 mm; D1: 1/2; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Рисунок зубьев: Fine
  • MCT-200 — Резьба: M6x1.00; D: 20 mm; D1: 5/8; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Рисунок зубьев: Fine
  • MCT-202 — Резьба: M6x1.00; D: 20 mm; D1: 5/8; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Рисунок зубьев: Fine
  • MCT-250 — Резьба: M6x1.00; D: 25 mm; D1: 3/4; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Рисунок зубьев: Fine
  • MCT-252 — Резьба: M6x1.00; D: 25 mm; D1: 3/4; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Рисунок зубьев: Fine


Характеристики / Технические спецификации
  • Конструкция: режущая пластина из твердого сплава с насечкой, напаяна на корпус из легированной стали с термообработкой
  • Крепление: резьба в слепом отверстии для заднего монтажа; плоскость по внешнему Ø для установки фиксирующего винта
  • Серия: серия MCT
  • Доступные рисунки зубьев: EF и Fine
  • Доступные размеры резьбы: M5x0.80 и M6x1.00
  • Доступные номера деталей / размеры: MCT-100, MCT-102, MCT-120, MCT-122, MCT-160, MCT-162, MCT-200, MCT-202, MCT-250, MCT-252


Применение
  • Зажим деталей, приспособления, энд-оф-арм инструменты и другие промышленные зажимные применения, требующие точного захвата и повторяемого крепления
