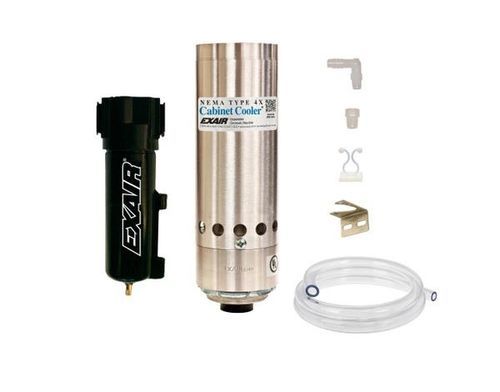

Вертикальный кондиционер для электрического шкафа HT47 series

компактныйпромышленныйдля высоких температур

Описание
Системы EXAIR NEMA 4X (IP66) Cabinet Cooler® для высоких температур обеспечивают охлаждение шкафов при температуре окружающей среды от 125°F до 200°F (52°C до 93°C). Выполнены из нержавеющей стали Type 303 или Type 316 для пищевой и коррозионной среды; системы для непрерывной работы включают Cabinet Cooler, комплект распределения холодного воздуха и автоматический сливной фильтр 5 микрон. Все устройства имеют сертификаты UL и соответствуют требованиям CE. Cabinet Cooler использует вихревую трубку для получения холодного воздуха из сжатого воздуха без движущихся частей и монтируется за считанные минуты через стандартный электрический вырез. Рекомендуются системы NEMA 4X для непрерывного охлаждения и положительной продувки.

Области применения

• Программируемые контроллеры
• Шкафы управления линией
• Центры управления двигателями
• Релейные панели
• NC/CNC системы
• Модульные центры управления
• CCTV камеры
• Компьютерные шкафы
• Корпуса лазеров
• Электронные весы

Преимущества

• Низкая стоимость эксплуатации
• Компактность, простота установки
• Холодопроизводительность до 5,600 Btu/hr (1,641 Вт)
• Тихая работа (в зависимости от модели)
• Сохраняет целостность исполнения NEMA 4 (IP66)
• Стабилизирует температуру и влажность внутри шкафа
• Без фреона, без движущихся частей — минимальное обслуживание
• Монтаж через стандартный электрический вырез
• Предотвращает ложные срабатывания, тепловые повреждения и дрейф цепей
• Исключает вентиляторы и комнатные воздушные фильтры

Модели (выбор)
NEMA 4X (IP66) Системы Cabinet Cooler для высоких температур - нержавеющая сталь Type 303
Model | Btu/hr. (Watts)
HT4715SS | 1,000 (293)
HT4725SS | 1,700 (498)
HT4730SS | 2,000 (586)
HT4740SS | 2,800 (821)
HT4750SS | 3,400 (997)
HT4760SS | 4,000 (1,171)
HT4770SS | 4,800 (1,406)
HT4780SS | 5,600 (1,641)

NEMA 4X (IP66) Системы Cabinet Cooler для высоких температур - нержавеющая сталь Type 316
Model | Btu/hr. (Watts)
HT4715SS-316 | 1,000 (293)
HT4725SS-316 | 1,700 (498)
HT4730SS-316 | 2,000 (586)
HT4740SS-316 | 2,800 (821)
HT4750SS-316 | 3,400 (997)
HT4760SS-316 | 4,000 (1,171)
HT4770SS-316 | 4,800 (1,406)
HT4780SS-316 | 5,600 (1,641)

Краткие характеристики
Холодопроизводительность указана при давлении подачи 100 PSIG (6,9 BAR). Уровень шума зависит от модели (примерно: HT4715SS ≈ 73 дБА; HT4725SS ≈ 80 дБА; HT4780SS ≈ 85 дБА). Системы непрерывной работы включают охладитель, фильтр‑сепаратор и комплект распределения холодного воздуха. Термостатические системы включают охладитель, термостат, соленоидный клапан и, при указании, электронное температурное управление (ETC™).

Аксессуары и опции
Наборы бокового монтажа для мест с ограниченным пространством сверху/сбоку; комплект распределения холодного воздуха (трубки, зажимы, фитинги); встроенный 5‑микронный фильтр с автоматическим сливом; опциональный коалесцирующий фильтр для удаления масла при наличии масла в сжатом воздухе; соленоидные клапаны и ETC™ доступны как опции.

Принцип работы
Сжатый воздух поступает в Cabinet Cooler с вихревой трубкой и разделяется на горячий и холодный потоки. Холодный воздух распределяется в шкаф через комплект распределения холодного воздуха, горячий воздух отводится наружу. Система охлаждает шкаф и обеспечивает небольшую положительную продувку, препятствующую попаданию наружного воздуха в панель управления.

Технические характеристики

• Серия: NEMA 4X Cabinet Cooler® Systems (High Temperature, непрерывная работа)
• Brand: EXAIR
• Рабочий диапазон окружающей температуры: 125°F до 200°F (52°C до 93°C) для моделей высокой температуры
• Материалы: нержавеющая сталь Type 303 или Type 316 (коррозионностойкая конструкция NEMA 4X)
• Холодопроизводительность: от 1,000 до 5,600 Btu/hr (293 до 1,641 Вт) в зависимости от модели
• Оценка при 100 PSIG (6,9 BAR) давления подачи
• Типичное падение температуры холодного воздуха: ≈54°F (30°C) ниже температуры подаваемого воздуха при 100 PSIG
• Уровни шума: зависят от модели (≈73–85 дБА)
• Фильтрация: 5‑микронный автоматический сливной фильтр включен; при наличии масла рекомендуется коалесцирующий фильтр
• Опции управления: непрерывная работа или термостатический контроль (ETC™ доступен)
• Типичная заводская настройка термостата (термостатические системы): 95°F (35°C)
• Крепление: монтируется через стандартный электрический вырез; доступны боковые монтажные наборы (сохранение рейтинга NEMA)
• Стандарты: UL Listed и соответствие CE
• Гарантия: пятилетняя гарантия производителя (указано производителем)
• Типичные компоненты системы (непрерывная): Cabinet Cooler, комплект распределения холодного воздуха, фильтр‑сепаратор
