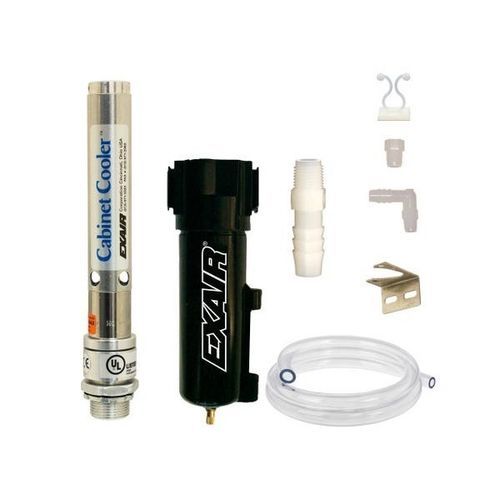

Кондиционер для электрического шкафа для бокового монтажа HT42 series

вертикальныйкомпактныйдля серверной комнаты

Обзор
Высокотемпературные системы охлаждения шкафов NEMA 12 (IP54) от EXAIR для непрерывной работы при температуре окружающей среды от 125°F до 200°F (52°C до 93°C). Системы используют вихревую трубку для получения холодного воздуха из сжатого без движущихся частей. Модели для непрерывной работы включают 5 µm сепаратор воды и грязи с автоматическим сливом и комплект распределения холодного воздуха для целевого охлаждения и продувки корпуса.

Применения

• Программируемые контроллеры (PLC)
• Шкафы управления линиями
• Центры управления двигателями
• Релейные панели
• NC/CNC системы
• Модульные центры управления
• Корпуса камер CCTV
• Корпуса компьютеров и электроники
• Охлаждение корпусов лазеров
• Промышленные электронные весы

Преимущества

• Работа при температурах окружающей среды до 200°F (93°C)
• Низкие затраты на приобретение и эксплуатацию
• Компактная конструкция, установка через стандартный электрический knockout
• Охлаждающая способность до 5 600 Btu/ч (1 641 Вт)
• Тихая работа; уровень шума можно снизить опциональным глушителем
• Сохраняет целостность NEMA 12 (IP54), защищает от пыли и масла
• Создает небольшое избыточное давление для продувки и предотвращения попадания наружного воздуха
• Нет CFC и внутренних вентиляторов/фильтров
• Отсутствие движущихся частей — минимальное обслуживание
• Снижает ложные срабатывания и повреждения от перегрева

Модели (NEMA 12 High Temperature Cabinet Cooler Systems, Continuous Operation)
HT4215 | 1 000 Btu/ч (293 Вт)
HT4225 | 1 700 Btu/ч (498 Вт)
HT4230 | 2 000 Btu/ч (586 Вт)
HT4240 | 2 800 Btu/ч (821 Вт)
HT4250 | 3 400 Btu/ч (997 Вт)
HT4260 | 4 000 Btu/ч (1 171 Вт)
HT4270 | 4 800 Btu/ч (1 406 Вт)
HT4280 | 5 600 Btu/ч (1 641 Вт)

Производительность (мощность и уровень шума при 100 PSIG)
Мощности указаны при давлении подачи 100 PSIG (6,9 BAR). Уровни шума измерены на расстоянии 1 м с установленным опциональным холодным глушителем.

• HT4215 — 1 000 Btu/ч (293 Вт) — 73 dBA*
• HT4225 — 1 700 Btu/ч (498 Вт) — 74 dBA*
• HT4230 — 2 000 Btu/ч (586 Вт) — 74 dBA*
• HT4240 — 2 800 Btu/ч (821 Вт) — 78 dBA*
• HT4250 — 3 400 Btu/ч (997 Вт) — 75 dBA*
• HT4260 — 4 000 Btu/ч (1 171 Вт) — 77 dBA*
• HT4270 — 4 800 Btu/ч (1 406 Вт) — 77 dBA*
• HT4280 — 5 600 Btu/ч (1 641 Вт) — 79 dBA*

Как это работает
Сжатый воздух поступает в Cabinet Cooler с вихревой трубкой и разделяется на горячую и холодную струи. Горячий воздух выводится и глушится; холодный воздух подается в шкаф через комплект распределения холодного воздуха. Устройство поддерживает небольшое положительное давление для продувки и предотвращения попадания внешнего воздуха в корпус.

Дополнительные замечания

• Фильтрация: Системы непрерывной работы включают 5 µm сепаратор воды и грязи с автоматическим сливом. При наличии масла в сжатом воздухе рекомендуется коалесцирующий/маслоудаляющий фильтр.
• Комплект распределения холодного воздуха: Гибкие трубки, соединители и крепления для направленного воздушного потока внутри корпуса или на конкретные горячие точки.
• Влажность: Непрерывные единицы стабилизируют относительную влажность внутри корпуса примерно на 45% при герметичном корпусе, предотвращая конденсацию.
• Температура входящего воздуха: Ожидаемое снижение около 54°F (30°C) относительно питающего воздуха при 100 PSIG; повышенная входящая температура или пониженное давление уменьшают охлаждающую способность.
• Монтаж: Устройства NEMA 12 (IP54) монтируются сверху или сбоку через стандартный knockout; доступны комплекты бокового монтажа.
• Управление: Модели для непрерывной работы включают фильтр и комплект распределения. Термостатические модели и ETC (Electronic Temperature Control) модели (отдельные артикулы) включают соленоидный клапан и цифровое управление температурой.
• Безопасность и соответствие: Все Cabinet Cooler имеют UL Listing и соответствуют требованиям CE.

Технические характеристики

• Brand: EXAIR
• Серия: NEMA 12 HT Cabinet Cooler® Systems (Continuous Operation)
• Температурный диапазон окружающей среды: 125°F до 200°F (52°C до 93°C)
• Диапазон охлаждающей мощности: 1 000 до 5 600 Btu/ч (293 до 1 641 Вт)
• Типичное снижение температуры относительно питающего воздуха: ~54°F (30°C) при 100 PSIG (6,9 BAR)
• Конструкция: Материалы зависят от модели; NEMA 12 обеспечивает защиту от пыли и масла (IP54)
• Включено (модели непрерывной работы): 5 µm сепаратор воды/грязи и комплект распределения холодного воздуха
• Отсутствие движущихся частей (вихревая трубка)
• UL Listed и соответствует CE
• Модель/артикул, показанный на странице: PHT4208 (доступны конфигурируемые варианты)
• Холодопроизводительность указана при 100 PSIG; уровни шума зависят от модели и могут быть снижены опциональным глушителем
