Кондиционер для электрического шкафа для бокового монтажа HT4350 series

вертикальныйкомпактныйпромышленный

Обзор
Системы Cabinet Cooler® NEMA 12 для высоких температур с управлением по термостату, предназначенные для эксплуатации при температуре окружающей среды от 125°F до 200°F (52°C до 93°C). Термостатические системы включают регулируемый термостат, заводская установка 95°F (35°C), который включает охлаждение только при приближении внутренней температуры к заданному значению. Устройства EXAIR Cabinet Cooler® используют вихревую трубку для получения холодного воздуха из сжатого воздуха без движущихся частей. Компактная конструкция, монтаж через стандартный электрический выбивной отверстие. Все модели сертифицированы UL и соответствуют требованиям CE.

Применения

• Программируемые контроллеры
• Щиты линейного управления
• Центры управления двигателями
• Релейные панели
• Системы NC/CNC
• Модульные центры управления
• CCTV камеры
• Компьютерные шкафы
• Корпуса охлаждаемых лазеров
• Электронные весы

Преимущества

• Работают в окружающей среде до 200°F
• Низкая стоимость
• Компактный размер
• Холодопроизводительность до 5,600 Btu/hr (1,641 Вт)
• Тихая работа (доступен опциональный глушитель холода)
• Установка за считанные минуты через стандартное электрическое выбивное отверстие
• Сохраняют целостность NEMA 12 (IP54)
• Стабилизируют температуру и влажность внутри корпуса
• Без CFC
• Нет движущихся частей — обслуживание не требуется
• Исключают забор комнатного воздуха — без вентиляторов и внешних фильтров
• Предотвращают ложные срабатывания и повреждения от перегрева
• Снижают простои производства и дрейф схем
• Защищают электронику от пыли и грязи

Модели — NEMA 12 (IP54) Системы Cabinet Cooler® для высоких температур, термостатическое управление

• HT4315 | 1,000 Btu/hr (293 Watts)
• HT4325 | 1,700 Btu/hr (498 Watts)
• HT4330 | 2,000 Btu/hr (586 Watts)
• HT4340 | 2,800 Btu/hr (821 Watts)
• HT4350 | 3,400 Btu/hr (997 Watts)
• HT4360 | 4,000 Btu/hr (1,171 Watts)
• HT4370 | 4,800 Btu/hr (1,406 Watts)
• HT4380 | 5,600 Btu/hr (1,641 Watts)

Модели — NEMA 4 (IP66) Системы Cabinet Cooler® для высоких температур, термостатическое управление (240V)

• HT4315-240 | 1,000 Btu/hr (293 Watts)
• HT4325-240 | 1,700 Btu/hr (498 Watts)
• HT4330-240 | 2,000 Btu/hr (586 Watts)
• HT4340-240 | 2,800 Btu/hr (821 Watts)
• HT4350-240 | 3,400 Btu/hr (997 Watts)
• HT4360-240 | 4,000 Btu/hr (1,171 Watts)
• HT4370-240 | 4,800 Btu/hr (1,406 Watts)
• HT4380-240 | 5,600 Btu/hr (1,641 Watts)

Модели — NEMA 4 (IP66) Системы Cabinet Cooler® для высоких температур, термостатическое управление (24VDC)

• HT4315-24VDC | 1,000 Btu/hr (293 Watts)
• HT4325-24VDC | 1,700 Btu/hr (498 Watts)
• HT4330-24VDC | 2,000 Btu/hr (586 Watts)
• HT4340-24VDC | 2,800 Btu/hr (821 Watts)
• HT4350-24VDC | 3,400 Btu/hr (997 Watts)
• HT4360-24VDC | 4,000 Btu/hr (1,171 Watts)
• HT4370-24VDC | 4,800 Btu/hr (1,406 Watts)
• HT4380-24VDC | 5,600 Btu/hr (1,641 Watts)

Производительность (NEMA 12 HT Cabinet Cooler с термостатом)

• HT4315, HT4315-240, HT4315-24VDC | 1,000 Btu/hr | 293 Watts | 73 dBA*
• HT4325, HT4325-240, HT4325-24VDC | 1,700 Btu/hr | 498 Watts | 74 dBA*
• HT4330, HT4330-240, HT4330-24VDC | 2,000 Btu/hr | 586 Watts | 74 dBA*
• HT4340, HT4340-240, HT4340-24VDC | 2,800 Btu/hr | 821 Watts | 78 dBA*
• HT4350, HT4350-240, HT4350-24VDC | 3,400 Btu/hr | 997 Watts | 75 dBA*
• HT4360, HT4360-240, HT4360-24VDC | 4,000 Btu/hr | 1,171 Watts | 77 dBA*
• HT4370, HT4370-240, HT4370-24VDC | 4,800 Btu/hr | 1,406 Watts | 77 dBA*
• HT4380, HT4380-240, HT4380-24VDC | 5,600 Btu/hr | 1,641 Watts | 79 dBA*

Как это работает
Сжатый воздух поступает в Cabinet Cooler® на основе вихревого трубопровода и разделяется на горячий поток (выпускается через глушитель) и холодный поток (подается в шкаф через комплект распределения холодного воздуха). Вытесненный горячий воздух выходит из корпуса, создавая небольшое положительное давление, что обеспечивает охлаждение и продувку без попадания комнатного воздуха в панель управления.

Дополнительные замечания

• Фильтрация: В комплект входят 5 микронный автоматический фильтр с отводом воды и грязи; при наличии масла рекомендуется коалесцирующий (маслоудаляющий) фильтр.
• Комплект распределения холодного воздуха: гибкая виниловая трубка, соединители и крепежные клипсы для прокладки холодного воздуха к горячим точкам.
• Влажность: Для правильно герметизированных блоков непрерывной работы относительная влажность внутри корпуса стабилизируется около 45%; при правильной установке конденсации внутри нет.
• Температура входящего воздуха: При подаче 100 PSIG (6.9 BAR) снижение примерно на 54°F (30°C) относительно температуры питающего воздуха; повышенная входящая t или сниженное давление уменьшают охлаждающую способность.
• Крепление: Устанавливается через стандартное электрическое выбивное отверстие (1-1/2 NPS). Блоки NEMA 12 могут быть установлены сверху или сбоку; блоки NEMA 4/4X должны устанавливаться вертикально, если не используется утвержденный Side Mount Kit.
• Соленоидный клапан и термостат: Системы с термостатом включают соленоидный клапан и термостат, настроенный на 95°F (35°C), типичный контроль ±2°F (1°C); варианты соленоидов доступны в разных напряжениях, сертифицированы UL/CSA.
• Электронное температурное управление (ETC): Опциональный цифровой ETC обеспечивает точный контроль температуры с LED-индикацией и обратной связью от термопары.

Технические характеристики

• Название серии: NEMA 12 HT Cabinet Cooler® Systems (термостатическое управление)
• Рейтинг NEMA: NEMA 12 (IP54) — пыле- и маслозащищенный (также доступны варианты NEMA 4 / 4X)
• Диапазон рабочих температур (высокотемпературные модели): 125°F до 200°F (52°C до 93°C)
• Термостат: Регулируемый, заводская настройка 95°F (35°C), типичный контроль ±2°F (1°C)
• Холодопроизводительность: 1,000 до 5,600 Btu/hr (293 до 1,641 Watts) в зависимости от модели
• Понижение температуры холодного воздуха: ≈54°F (30°C) по сравнению с подающим воздухом при 100 PSIG (6.9 BAR)
• Уровни шума (с опциональным холодным глушителем): ~73–79 dBA в зависимости от модели
• Фильтрация: В комплекте фильтр 5 микрон с автоматическим сливом; при наличии масла рекомендуется коалесцентный фильтр
• Конструкция: На базе вихревой трубки, без движущихся частей — без обслуживания
• Сертификаты: UL Listed и соответствие CE

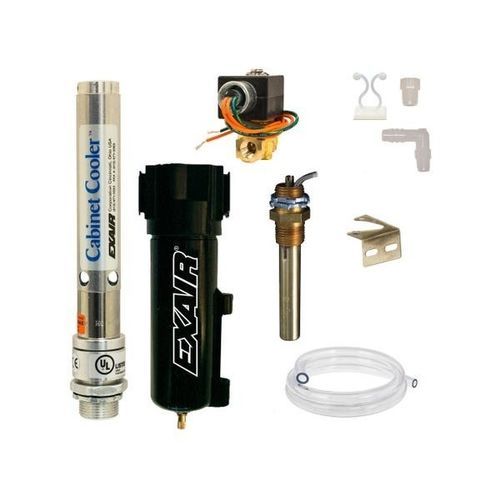

• В комплекте: Охладитель, термостат, соленоидный клапан, фильтр-сепаратор и комплект распределения холодного воздуха (для систем с термостатом)
