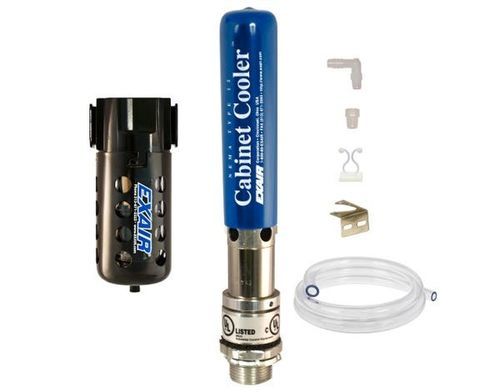

Кондиционер для электрического шкафа для бокового монтажа Model 4215

компактныйпромышленныйустойчивый к пыли

Обзор
Системы Cabinet Cooler® NEMA 12 (IP54) для непрерывной работы обеспечивают пыле- и маслостойкое охлаждение и положительную продувку электрических шкафов управления. Разработаны для промышленных сред управления; используются вихревые трубки (vortex tube) для получения холодного воздуха из сжатого без движущихся частей. Системы для непрерывной работы включают Cabinet Cooler, комплект распределения холодного воздуха и автоматический дренажный фильтр 5 μm. Все Cabinet Cooler имеют UL Listing и соответствуют требованиям CE.

Применения

• Программируемые контроллеры
• Шкафы линейного управления
• Центры управления двигателями
• Релейные панели
• NC/CNC системы
• Модульные центры управления
• Камеры видеонаблюдения (CCTV)
• Компьютерные стойки
• Корпусы лазеров
• Электронные весы

Преимущества

• Компактное и экономичное решение
• Холодопроизводительность до 5 600 Btu/hr (1 641 Вт)
• Низкий уровень шума
• Быстрая установка через стандартный электрический вырез
• Сохраняет целостность корпуса NEMA 12 (IP54)
• Стабилизирует внутреннюю температуру и влажность
• Без CFC, без движущихся частей
• Снижает ложные срабатывания и тепловые повреждения
• Исключает внешние вентиляторы и фильтры

Комплектация систем
Системы для непрерывной работы включают: Cabinet Cooler, комплект распределения холодного воздуха и автоматический дренажный фильтр 5 μm. Системы с термостатом добавляют соленоидный клапан, термостат и фильтр-сепаратор. Системы ETC (Electronic Temperature Control) обеспечивают цифровое управление, LED-индикацию и обратную связь по внутренней температуре.

Принцип работы
Сжатый воздух поступает в Cabinet Cooler с вихревой трубкой и разделяется на горячий и холодный потоки. Горячий воздух отводится через вихревую трубку; холодный воздух подается в шкаф через комплект распределения холодного воздуха. Положительное внутреннее давление предотвращает попадание наружного воздуха и загрязнений.

Фильтрация и распределение холодного воздуха
Системы включают автоматический дренажный фильтр 5 μm для защиты электроники от воды и грязи. При наличии масла в подаче сжатого воздуха рекомендуется установить коалесцирующий (маслоудаляющий) фильтр. Комплект распределения холодного воздуха содержит гибкие трубки, клеящие зажимы и фитинги для направления воздуха для циркуляции или на горячие точки.

ETC, соленоидный клапан и термостат
ETC (Electronic Temperature Control) обеспечивает точное управление температурой с LED-индикатором и термопарным датчиком. Системы с термостатом используют соленоидный клапан и термостат (заводская установка 95°F / 35°C) для ограничения расхода сжатого воздуха. Доступны различные напряжения соленоидов. Блоки ETC соответствуют RoHS и CE.

Эксплуатационная среда и монтаж
Системы NEMA 12 (IP54) подходят для общих промышленных условий, где отсутствуют жидкости и коррозионные вещества. Cabinet Cooler можно монтировать сверху или сбоку панели; для ограниченного пространства доступны боковые монтажные комплекты. (У блоков NEMA 4 и 4X есть специальные требования к монтажу.)

Модели / холодопроизводительность
Model | Btu/hr. (Watts)
4204 | 275 (80)
4208 | 550 (162)
4215 | 1,000 (293)
4225 | 1,700 (498)
4230 | 2,000 (586)
4240 | 2,800 (821)
4250 | 3,400 (997)
4260 | 4,000 (1,171)
4270 | 4,800 (1,406)
4280 | 5,600 (1,641)

Производительность (выдержки)
Model | Btu/hr. | Watts | Уровень шума dBA
4204 | 275 | 80 | 59*
4208 | 550 | 162 | 67*
4215 | 1,000 | 293 | 73*
4225 | 1,700 | 498 | 74*
4230 | 2,000 | 586 | 74*
4240 | 2,800 | 821 | 78*
4250 | 3,400 | 997 | 75*
4260 | 4,000 | 1,171 | 77*
4270 | 4,800 | 1,406 | 77*
4280 | 5,600 | 1,641 | 79*
*С установленным опциональным холодным глушителем. Холодопроизводительность измерена при давлении питания 100 PSIG (6,9 BAR).

Прочие замечания

• Влажность: устройства для непрерывной работы стабилизируют относительную влажность внутри шкафа примерно на уровне 45%, при условии герметичности шкафа
• Температура входного воздуха: типичное падение температуры ≈54°F (30°C) при 100 PSIG (6,9 BAR); повышенные входные температуры или пониженное давление снижают холодопроизводительность
• Фильтрация: автоматический фильтр 5 μm включен; при наличии масла рекомендуется коалесцирующий фильтр

Технические характеристики / Спецификации

• Бренд: EXAIR
• Серия: NEMA 12 Cabinet Cooler® Systems
• Пример SKU: P4208
• ID продукта на странице: 12583
• Класс NEMA: NEMA 12 (IP54) - пыль- и маслостойкий
• Тип работы: непрерывная работа (модели 4204–4280)
• Диапазон холодопроизводительности: 275–5 600 Btu/hr (80–1 641 Вт)
• Типичное температурное дельта: ≈54°F (30°C) при 100 PSIG (6,9 BAR)
• В комплекте с непрерывными системами: Cabinet Cooler, комплект распределения холодного воздуха, автоматический дренажный фильтр 5 μm
• ETC: цифровое управление, LED-индикатор, опции термопары типа J
• Фильтрация: 5 μm автоматический; при наличии масла рекомендуется коалесцирующий фильтр
• Монтаж: установка через стандартный электрический вырез (1-1/2 NPS); доступны боковые монтажные комплекты (алюминий для NEMA 12)
• Сертификаты: UL Listed и CE compliant
• Материалы: алюминиевые компоненты для NEMA 12; нержавеющая сталь для NEMA 4/4X при указании
• Давление питания для опубликованных характеристик: 100 PSIG (6,9 BAR)
