Кондиционер для электрического шкафа для бокового монтажа Model 4730

компактныйдля серверной комнатыпромышленный

Обзор

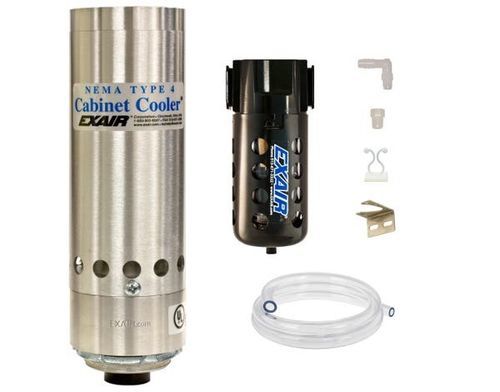

Системы NEMA 4 (IP66) Cabinet Cooler® обеспечивают пыленепроницаемое, масло- и брызгозащищённое охлаждение и положительную продувку электрических и электронных шкафов для внутреннего и наружного промышленного применения. Модели для непрерывной работы обеспечивают постоянное охлаждение с использованием вихревой трубки, приводимой в действие сжатым воздухом. В комплект входят сепаратор вода‑грязь и комплект распределения холодного воздуха.

Принцип работы
Сжатый воздух поступает в Cabinet Cooler® с вихревой трубкой и разделяется на горячий и холодный потоки. Холодный воздух подаётся в шкаф через комплект распределения, а горячий — выводится в атмосферу. Система поддерживает небольшое положительное давление, предотвращая попадание загрязнённого внешнего воздуха внутрь шкафа.

Применения

• Программируемые логические контроллеры (PLC)
• Шкафы управления линиями
• Центры управления двигателями (MCC)
• Релейные панели
• Системы NC/CNC
• Модульные центры управления
• Корпуса камер видеонаблюдения (CCTV)
• Серверные и компьютерные шкафы
• Корпуса лазерного оборудования
• Электронные весы

Преимущества

• Низкая стоимость установки и минимальное обслуживание
• Компактная конструкция без движущихся частей
• Охлаждающая способность от 275 до 5 600 Btu/ч (80–1 641 Вт)
• Тихая работа; опциональный глушитель
• Быстрый монтаж через стандартный электрический вырез
• Сохранение характеристик NEMA 4 (IP66) благодаря перепускному клапану низкого давления
• Без хлорфторуглеродов — охлаждение без хладагента
• Стабилизация температуры и влажности внутри шкафа; снижение риска конденсата
• Исключение вентиляторов и фильтров внутри шкафа
• Обеспечение защиты при мойке (washdown)

Модели / Ёмкости (Серия непрерывной работы 4704–4780)
Модель — Btu/ч (Вт)
4704 — 275 (80)
4708 — 550 (162)
4715 — 1 000 (293)
4725 — 1 700 (498)
4730 — 2 000 (586)
4740 — 2 800 (821)
4750 — 3 400 (997)
4760 — 4 000 (1 171)
4770 — 4 800 (1 406)
4780 — 5 600 (1 641)

Производительность (выбранные данные)
Модель — Btu/ч — Вт — Уровень звука (dBA)
4704 — 275 — 80 — 59*
4708 — 550 — 162 — 67*
4715 — 1 000 — 293 — 73
4725 — 1 700 — 498 — 80
4730 — 2 000 — 586 — 80
4740 — 2 800 — 821 — 82
4750 — 3 400 — 997 — 84
4760 — 4 000 — 1 171 — 84
4770 — 4 800 — 1 406 — 84
4780 — 5 600 — 1 641 — 85
*При установке опционального холодного глушителя. Производительность измерена при давлении подачи 100 PSIG (6,9 BAR).

Включённые компоненты и варианты

• Системы непрерывной работы (4704–4780): охладитель, сепаратор вода‑грязь, комплект распределения холодного воздуха.
• Системы с термостатическим управлением (4804–4880): включают охладитель, соленоидный клапан и термостат (заводская настройка 95°F / 35°C).
• Обновление ETC: электронное управление температурой с LED‑индикатором; доступно как в составе системы, так и отдельно.
• Высокотемпературные модели: для окружающей среды 125°F–200°F (52°C–93°C).
• Модели NHP (Non‑Hazardous Purge): непрерывная положительная продувка для особо запылённых условий.
• Двойные системы: для дополнительной охлаждающей мощности (модели ##50–##80).

Фильтрация, распределение и дополнительные детали

• Стандартная фильтрация: 5‑микронный автоматический дренажный сепаратор вода‑грязь предотвращает попадание конденсата и частиц в шкаф.
• Комплект распределения холодного воздуха: трубки, клейкие зажимы и фитинги для направления холодного воздуха к горячим точкам.
• Влажность: при герметичном шкафе система стабилизирует относительную влажность около ~45% и предотвращает внутреннюю конденсацию.
• Температурный перепад: примерно 54°F (30°C) снижение от температуры питающего воздуха при 100 PSIG; вихревая трубка производит холодный воздух примерно на 16°F (−9°C) ниже окружающего сжатого воздуха.
• Материалы: корпус из алюминия, вихревая трубка из нержавеющей стали 303.
• Крепление: установка через просверленное отверстие или стандартный электрический вырез (1-1/2 NPS); доступны боковые монтажные комплекты для сохранения рейтинга NEMA.
• Сертификации: UL Listed, соответствие CE; CSA там, где применимо.

Технические характеристики

• Название серии: NEMA 4 Cabinet Cooler® Systems
• Диапазон охлаждения: 275–5 600 Btu/ч (80–1 641 Вт)
• Режимы работы: Непрерывный, с термостатом, ETC, Высокая температура, NHP, Двойной
• Фильтр: 5‑микронный автоматический дренаж (стандарт)
• Распределение холодного воздуха: комплект в комплекте
• Крепление: стандартный электрический вырез (1-1/2 NPS) или просверленное отверстие; боковые опции монтажа
• Материалы: алюминиевый корпус; вихревая трубка 303 нерж. сталь
• Температурный перепад: ~54°F (30°C) при 100 PSIG
• Уровни звука: зависят от модели (~59–85 dBA)
• Типичное давление подачи для номинальной мощности: 100 PSIG (6,9 BAR)
• Типичные применения: охлаждение шкафов и панелей для электроники управления (PLC, MCC, CNC, CCTV и т.д.)
