Вертикальный кондиционер для электрического шкафа NHP48 series

компактныйпромышленныйуличный

Обзор
Системы NHP (Non-Hazardous Purge) NEMA 4 Cabinet Cooler® создают небольшое положительное давление внутри электрических шкафов, предотвращая попадание загрязнений через мелкие отверстия. Модели с управлением термостатом включают охлаждение только при приближении внутренней температуры к установленной (заводская установка 95°F / 35°C), что снижает потребление сжатого воздуха. Cabinet Cooler используют вихревую трубку для получения холодного воздуха из сжатого воздуха без движущихся частей и быстро устанавливаются через стандартный электровывод. Модели NEMA 4 (IP66) герметичны от пыли, стойки к маслам и брызгам, подходят для внутреннего и наружного применения.

Области применения

• Программируемые контроллеры
• Шкафы линии управления
• Центры управления двигателями
• Релейные щиты
• NC/CNC системы
• Модульные центры управления
• Камеры видеонаблюдения (CCTV)
• Компьютерные шкафы
• Корпуса лазеров
• Электронные весы

Преимущества

• Низкая стоимость и простота установки
• Компактность, монтаж в стандартный электрический выход
• Мощность охлаждения от 275 до 5 600 Btu/ч (80–1 641 Вт)
• Термостатное управление снижает расход воздуха
• Тихая работа — отсутствие вращающихся частей
• Сохраняет целостность корпуса по NEMA 4 (IP66)
• Стабилизирует температуру и влажность внутри шкафа
• Без CFC; без движущихся частей — минимальное обслуживание
• Предотвращает ложные срабатывания и повреждения от перегрева
• Исключает необходимость кондиционирования помещения, вентиляторов и фильтров
• Обеспечивает защиту при мойке (washdown)

Модели (NEMA 4 Non-Hazardous Purge, термостатное управление — 120V)
Модель — Btu/ч (Ватт)
NHP4804 — 275 (80)
NHP4808 — 550 (162)
NHP4815 — 1 000 (293)
NHP4825 — 1 700 (498)
NHP4830 — 2 000 (586)
NHP4840 — 2 800 (821)
NHP4850 — 3 400 (997)
NHP4860 — 4 000 (1 171)
NHP4870 — 4 800 (1 406)
NHP4880 — 5 600 (1 641)

Модели (NEMA 4 Non-Hazardous Purge, термостатное управление — 240V)
Модель — Btu/ч (Ватт)
NHP4804-240 — 275 (80)
NHP4808-240 — 550 (162)
NHP4815-240 — 1 000 (293)
NHP4825-240 — 1 700 (498)
NHP4830-240 — 2 000 (586)
NHP4840-240 — 2 800 (821)
NHP4850-240 — 3 400 (997)
NHP4860-240 — 4 000 (1 171)
NHP4870-240 — 4 800 (1 406)
NHP4880-240 — 5 600 (1 641)

Характеристики (выборочно)
Выбранные характеристики (подача 100 PSIG / 6,9 BAR):
Модель — Btu/ч — Вт — Уровень шума (dBA)
NHP4804 / NHP4804-240 — 275 — 80 — 59*
NHP4808 / NHP4808-240 — 550 — 162 — 67*
NHP4815 / NHP4815-240 — 1 000 — 293 — 73
NHP4825 / NHP4825-240 — 1 700 — 498 — 80
NHP4830 / NHP4830-240 — 2 000 — 586 — 80
NHP4840 / NHP4840-240 — 2 800 — 821 — 82
NHP4850 / NHP4850-240 — 3 400 — 997 — 84
NHP4860 / NHP4860-240 — 4 000 — 1 171 — 84
NHP4870 / NHP4870-240 — 4 800 — 1 406 — 84
NHP4880 / NHP4880-240 — 5 600 — 1 641 — 85
*С установленным опциональным холодным глушителем.

Аксессуары
Крепежные комплекты для бокового монтажа позволяют устанавливать охладитель на боковой стенке шкафа, когда пространство сверху ограничено. NEMA 4 и 4X боковые комплекты сохраняют класс шкафа и монтируются в стандартный 1-1/2 NPS вырез. Комплекты для NEMA 12 — алюминиевые; для NEMA 4 и 4X — из нержавеющей стали типов 303 или 316.

Принцип работы
Сжатый воздух поступает в вихревую трубку Cabinet Cooler и разделяется на горячий и холодный потоки. Холодный воздух подается в шкаф через комплект распределения холодного воздуха; горячий воздух глушится и выводится. Смещаемый горячий воздух поднимается и выходит в атмосферу при легком положительном давлении, предотвращая попадание наружного воздуха в панель управления.

Дополнительная информация о продукте

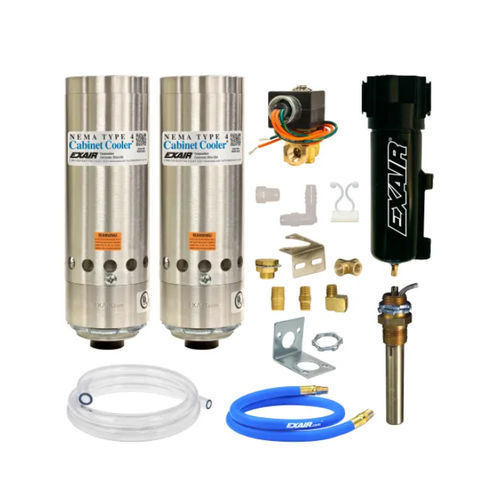

Системы с термостатом включают охладитель, соленоидный клапан, термостат (заводская установка 95°F / 35°C, регулируемый), фильтр-сепаратор и комплект распределения холодного воздуха. Системы непрерывной работы включают охладитель, фильтр-сепаратор и комплект распределения. Доступны электронные блоки управления температурой (ETC) для точного цифрового контроля и отображения внутренней температуры. Системы Cabinet Cooler включают 5 микронный автоматический водо- и грязеотводящий фильтр; при наличии масла в сжатом воздухе рекомендуется коалесцирующий фильтр.

Технические характеристики

• Серия: NHP (Non-Hazardous Purge) — NEMA 4 (IP66)
• Охлаждающая способность: 275–5 600 Btu/ч (80–1 641 Вт)
• Термостат: заводская настройка 95°F (35°C), регулируемый
• Типичное падение температуры: ~54°F (30°C) ниже температуры подаваемого воздуха при 100 PSIG (6,9 BAR)
• Уровни шума: примерно 59–85 dBA в зависимости от модели и опций
• Конструкция: алюминиевый корпус охладителя с вихревой трубкой из нержавеющей стали
• Фильтрация: в комплекте автоматический водо- и грязеотводящий фильтр 5 микрон; при наличии масла рекомендуется коалесцирующий фильтр
• Управление: соленоидные клапаны для разных напряжений; доступны цифровые контроллеры ETC
• Монтаж: установка через стандартный электрический knockout; доступны боковые монтажные комплекты
• Нет движущихся частей (вихревая трубка) — минимальное обслуживание
• Сертификации: UL Listed и соответствие CE
• Обеспечивает постоянную положительную продувку для предотвращения попадания загрязнений
