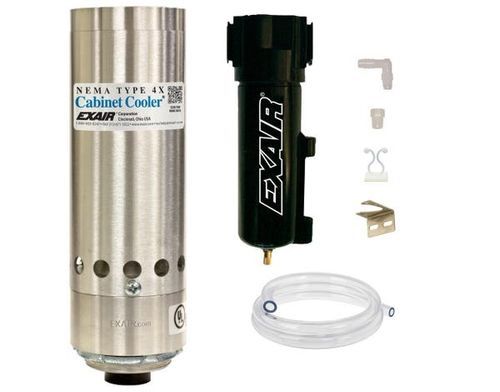

Кондиционер для электрического шкафа для бокового монтажа Model 4730SS

вертикальныйкомпактныйпромышленный

Обзор
Системы Cabinet Cooler® охлаждают и продувают электронные шкафы управления с помощью сжатого воздуха и вихревой трубки: вихревая трубка генерирует холодный поток без движущихся частей. Устройства NEMA 4X (IP66) пыле- и маслозащищённые, стойкие к брызгам и коррозии, подходят для внутреннего и наружного применения. Модели NEMA 4X оснащены предохранительным клапаном низкого давления на вихревой трубке и выхлопе шкафа, который закрывается при остановке работы охладителя для сохранения целостности корпуса. Системы для непрерывной работы включают Cabinet Cooler, комплект распределения холодного воздуха и автоматический дренажный фильтр 5 µm. Устройства имеют UL Listing и соответствуют требованиям CE.

Области применения

• Программируемые контроллеры
• Щиты линейного управления
• Центры управления двигателями
• Релейные панели
• NC/CNC системы
• Модульные центры управления
• CCTV камеры
• Компьютерные шкафы
• Корпуса лазеров
• Электронные весы

Ключевые характеристики

• Коррозионностойкая конструкция из нержавеющей стали для агрессивных или моющихся сред
• Компактная конструкция; установка в стандартный электрический knockout
• Холодопроизводительность от 275 Btu/h (80 W) до 5 600 Btu/h (1 641 W)
• Нет движущихся частей — сниженное обслуживание
• Опциональный холодный глушитель для снижения уровня шума
• Опции: термостат с соленоидом или электронное температурное управление ETC™ для контроля расхода сжатого воздуха
• Поддерживает целостность корпуса NEMA 4X при продувке
• В комплекте фильтр 5 µm; при наличии масла в сжатом воздухе рекомендуется коалесцентный фильтр

Модели - NEMA 4X (IP66) Cabinet Cooler Systems - Тип 303 нержавеющая сталь, непрерывная работа
4704SS | 275 Btu/h (80 W)
4708SS | 550 Btu/h (162 W)
4715SS | 1 000 Btu/h (293 W)
4725SS | 1 700 Btu/h (498 W)
4730SS | 2 000 Btu/h (586 W)
4740SS | 2 800 Btu/h (821 W)
4750SS | 3 400 Btu/h (997 W)
4760SS | 4 000 Btu/h (1 171 W)
4770SS | 4 800 Btu/h (1 406 W)
4780SS | 5 600 Btu/h (1 641 W)

Модели - NEMA 4X (IP66) Cabinet Cooler Systems - Тип 316 нержавеющая сталь, непрерывная работа
4704SS-316 | 275 Btu/h (80 W)
4708SS-316 | 550 Btu/h (162 W)
4715SS-316 | 1 000 Btu/h (293 W)
4725SS-316 | 1 700 Btu/h (498 W)
4730SS-316 | 2 000 Btu/h (586 W)
4740SS-316 | 2 800 Btu/h (821 W)
4750SS-316 | 3 400 Btu/h (997 W)
4760SS-316 | 4 000 Btu/h (1 171 W)
4770SS-316 | 4 800 Btu/h (1 406 W)
4780SS-316 | 5 600 Btu/h (1 641 W)

Характеристики (NEMA 4X Тип 303/316 нержавеющая сталь, непрерывная работа)
4704SS, 4704SS-316 | 275 Btu/h | 80 W | 59 dBA*
4708SS, 4708SS-316 | 550 Btu/h | 162 W | 67 dBA*
4715SS, 4715SS-316 | 1 000 Btu/h | 293 W | 73 dBA
4725SS, 4725SS-316 | 1 700 Btu/h | 498 W | 80 dBA
4730SS, 4730SS-316 | 2 000 Btu/h | 586 W | 80 dBA
4740SS, 4740SS-316 | 2 800 Btu/h | 821 W | 82 dBA
4750SS, 4750SS-316 | 3 400 Btu/h | 997 W | 84 dBA
4760SS, 4760SS-316 | 4 000 Btu/h | 1 171 W | 84 dBA
4770SS, 4770SS-316 | 4 800 Btu/h | 1 406 W | 84 dBA
4780SS, 4780SS-316 | 5 600 Btu/h | 1 641 W | 85 dBA
*С опциональным холодным глушителем. Характеристики охлаждения при давлении питающего воздуха 100 PSIG (6,9 BAR).

Дополнительная техническая информация

• Принцип работы: Сжатый воздух поступает в вихревую трубку Cabinet Cooler® и разделяется на горячий и холодный потоки. Горячий воздух выводится через выхлоп (с глушителем), холодный подаётся в корпус через комплект распределения воздуха, тем самым охлаждая и продувая шкаф без допуска наружного воздуха.
• Фильтрация: Системы включают 5 µm автоматический дренажный фильтр для воды и загрязнений. При наличии масла в сжатом воздухе рекомендуется коалесцентный фильтр для удаления масла.
• Комплект распределения холодного воздуха: гибкие виниловые трубки, соединители и клейкие крепления для направления холодного воздуха к горячим зонам или циркуляции внутри корпуса.
• Влажность: При непрерывной работе относительная влажность внутри герметичного корпуса стабилизируется примерно на 45% без конденсации.
• Температура входного воздуха и производительность: При 100 PSIG (6,9 BAR) приблизительное падение температуры по сравнению с температурой подачи — 54°F (30°C). Повышенная температура входящего воздуха или низкое давление снижают охлаждающую способность.
• Крепление: Устанавливается через просверленное отверстие или стандартный электрический knockout. Устройства NEMA 4 и 4X должны устанавливаться вертикально; доступны комплекты бокового монтажа для ограниченных пространств при сохранении NEMA-рейтингa.
• Управление: Системы с термостатом и соленоидом (заводская установка термостата 95°F / 35°C) или электронным контролем температуры ETC™ для точного регулирования внутренней температуры.

Технические характеристики

• NEMA-рейтинг: NEMA 4X (IP66) — пыле- и маслозащищённый, стойкий к брызгам и коррозии, для внутреннего/наружного применения.
• Материалы корпуса: Опции из нержавеющей стали Тип 303 и Тип 316.
• Холодопроизводительность: от 275 Btu/h (80 W) до 5 600 Btu/h (1 641 W) в зависимости от модели.
• Источник холодного воздуха: вихревая трубка (без движущихся частей).
• Типичный перепад температуры: до ~16°F (~9°C) от вихревой трубки; типичное снижение ~54°F (30°C) при 100 PSIG подачи.
• В комплекте (системы для непрерывной работы): Cabinet Cooler®, комплект распределения холодного воздуха и автоматический дренажный фильтр 5 µm.
• Сертификация: UL Listed и соответствие CE.
• Пример SKU на странице: P4708SS (конфигурируется с опциями: BTU/hr, обновление соленоида/ETC, напряжение, материал, высокая температура или NHP, емкость вихря, вход воздуха, фильтр).
