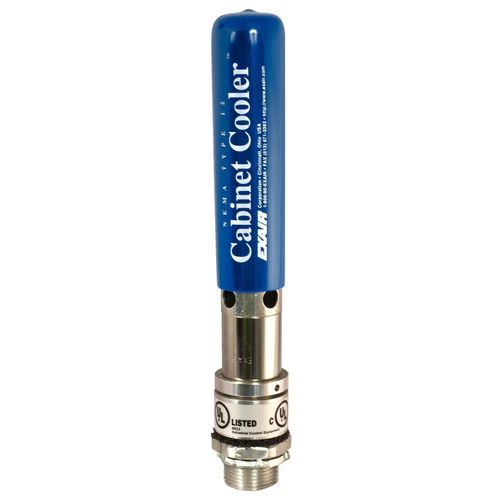

Кондиционер для электрического шкафа для бокового монтажа 4350 series

вертикальныйкомпактныйпромышленный

Обзор
Системы NEMA 12 (IP54) Cabinet Cooler от EXAIR обеспечивают пыле- и маслоустойчивое охлаждение промышленных электрических шкафов и корпусов, где отсутствуют жидкости и агрессивные вещества. Термостатно-управляемые блоки (заводская установка 95°F / 35°C) экономят сжатый воздух, включая охладитель только при приближении внутренней температуры к заданному значению. Компактная система устанавливается через стандартный электрический knockout и сохраняет NEMA-рейтинг корпуса. Все блоки имеют сертификаты UL и соответствуют требованиям CE. Охлаждение обеспечивается вихревой трубой без движущихся частей.

Области применения

• Программируемые логические контроллеры (PLC) и управляющие шкафы
• Центры управления двигателями и релейные панели
• Корпуса NC/CNC и корпуса лазеров
• Компьютерные и электронные шкафы
• Корпуса камер CCTV
• Модульные центры управления и линейные шкафы

Преимущества

• Низкие затраты на закупку и эксплуатацию
• Компактная конструкция, быстрая установка
• Диапазон охлаждения 275–5 600 Btu/ч (80–1 641 Вт) в зависимости от модели
• Сохраняет целостность NEMA 12 (IP54) — защита от пыли и загрязнений
• Нет движущихся частей — минимальное обслуживание
• Не содержит CFC; при необходимости возможна более тихая работа с опциональным глушителем
• Исключает вентиляторы и фильтры для внутренней обработки воздуха корпуса

Стандартные функции
Термостатные системы включают: Cabinet Cooler (на основе вихревой трубы), электромагнитный клапан, настраиваемый термостат (заводская установка 95°F / 35°C), 5-микронный фильтр-сепаратор с автоматическим дренажем и комплект распределения холодного воздуха (трубки, зажимы, фитинги) для направления холодного воздуха к горячим точкам. Доступны различные напряжения и конфигурации управления. Блоки имеют сертификаты UL и соответствуют CE.

Модели (NEMA 12, термостатное управление) — Модель / Btu/ч (Вт)
4304 / 275 (80)
4308 / 550 (162)
4315 / 1 000 (293)
4325 / 1 700 (498)
4330 / 2 000 (586)
4340 / 2 800 (821)
4350 / 3 400 (997)
4360 / 4 000 (1 171)
4370 / 4 800 (1 406)
4380 / 5 600 (1 641)

Краткие характеристики
Опубликованные значения производительности приведены для давления питания 100 PSIG (6.9 BAR). Типичное охлаждение обеспечивает примерно снижение на 54°F (30°C) по сравнению с температурой подающего воздуха при 100 PSIG; повышение температуры на входе или снижение давления уменьшат производительность. Уровни шума зависят от модели (примерно 59–79 дБА); для уменьшения шума на меньших моделях доступен опциональный глушитель.

Фильтрация и распределение холодного воздуха
В комплект входит 5-микронный фильтр-сепаратор с автоматическим дренажем для удаления воды и загрязнений. При наличии масла в подаче рекомендуется коалесцентный фильтр для удаления масла. Комплект распределения холодного воздуха содержит трубки, зажимы и фитинги для циркуляции/распределения холодного воздуха внутри корпуса к критическим узлам.

Электронное регулирование температуры (ETC)
Опциональные цифровые блоки ETC обеспечивают точное управление внутренней температурой с LED-индикатором и термопарной обратной связью; они приводят в действие встроенный электроклапан при превышении установленной температуры. ETC доступны для различных напряжений и соответствуют RoHS/CE.

Сводка моделей/опций
Серия с термостатным управлением: 4304–4380 (различные напряжения и опции ETC). Серия для непрерывной работы: 4204–4280. Дополнительные опции: комплекты для высоких температур, NHP, двойные и боковые монтажные комплекты для специализированных применений.

Технические характеристики

• Серия: системы Cabinet Cooler NEMA 12 (вариант с термостатным управлением)
• Заводской установочный термостат: 95°F (35°C)
• Охлаждающая способность: 275–5 600 Btu/ч (80–1 641 Вт) в зависимости от модели
• Типичный перепад охлаждения: ≈54°F (30°C) при 100 PSIG (6.9 BAR)
• Опорное давление для опубликованных характеристик: 100 PSIG (6.9 BAR)
• Фильтр: 5-микронный автоматический сепаратор включен
• Питание/электроклапан: различные напряжения (120 VAC, 240 VAC, 24 VDC и др.)
• Одобрения: UL Listed, соответствует CE
• Крепление: устанавливается через стандартный knockout (1-1/2 NPS); доступны боковые монтажные комплекты
• Материалы: коррозионностойкая конструкция NEMA 12; опции NEMA 4/4X и нержавеющая сталь для отдельных моделей
• Обслуживание: нет движущихся частей — вихревая труба
• Уровни шума: ≈59–79 дБА в зависимости от модели и опции глушителя
• Включает комплект распределения холодного воздуха (трубки, зажимы, фитинги)
• Типично отображаемый SKU: P4308; пример ID продукта: 10558
