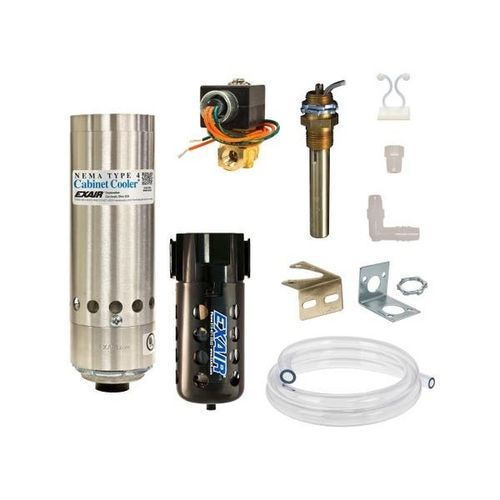

Вертикальный кондиционер для электрического шкафа HT48 series

компактныйдля серверной комнатыпромышленный

Обзор
Термостатически управляемые системы Cabinet Cooler® для работы при высокой температуре окружающей среды от 125°F до 200°F (52°C до 93°C). Эти блоки NEMA 4 (IP66) оснащены низкодавлениями предохранительными клапанами как для вихревой трубки, так и для выхода воздуха из шкафа; клапаны закрываются при неработающем охладителе, сохраняя целостность корпуса. Стандартное термостатическое управление включает регулировку и срабатывает только при приближении внутренней температуры к критическим значениям; заводская установка 95°F (35°C), возможна регулировка. Cabinet Coolers® EXAIR преобразуют сжатый воздух в холодный через вихревую трубку без подвижных частей и устанавливаются через стандартный вырез под электрику. Все модели сертифицированы UL и соответствуют требованиям CE.

Применение

• Программируемые контроллеры
• Шкафы управления линией
• Центры управления двигателями
• Релейные панели
• NC/CNC системы
• Модульные центры управления
• CCTV камеры
• Компьютерные шкафы
• Корпуса лазеров
• Электронные весы

Преимущества

• Низкая стоимость
• Компактность
• Охладительная способность до 5,600 Btu/hr (1,641 Вт)
• Бесшумная работа
• Быстрая установка (за минуты)
• Сохраняет целостность NEMA 4 (IP66)
• Стабилизирует температуру и влажность внутри корпуса
• Без CFC
• Нет подвижных частей — не требует обслуживания
• Устанавливается в стандартный вырез под электрику
• Предотвращает ложные срабатывания и тепловые повреждения
• Исключает вентиляторы и фильтры
• Снижает потери производства
• Предотвращает дрейф цепей и загрязнение
• Обеспечивает защиту при мойке (washdown)

Модели / емкости (термостатическое управление)
Модель | Btu/hr (Вт)
HT4815 | 1,000 (293)
HT4825 | 1,700 (498)
HT4830 | 2,000 (586)
HT4840 | 2,800 (821)
HT4850 | 3,400 (997)
HT4860 | 4,000 (1,171)
HT4870 | 4,800 (1,406)
HT4880 | 5,600 (1,641)

Характеристики (термостат - охлаждение / шум)
Модель(и) | Btu/hr | Вт | Уровень звука dBA
HT4815, HT4815-240, HT4815-24VDC | 1,000 | 293 | 73
HT4825, HT4825-240, HT4825-24VDC | 1,700 | 498 | 80
HT4830, HT4830-240, HT4830-24VDC | 2,000 | 586 | 80
HT4840, HT4840-240, HT4840-24VDC | 2,800 | 821 | 82
HT4850, HT4850-240, HT4850-24VDC | 3,400 | 997 | 84
HT4860, HT4860-240, HT4860-24VDC | 4,000 | 1,171 | 84
HT4870, HT4870-240, HT4870-24VDC | 4,800 | 1,406 | 84
HT4880, HT4880-240, HT4880-24VDC | 5,600 | 1,641 | 85

Принцип работы
Сжатый воздух поступает в Cabinet Cooler® с вихревой трубкой и разделяется на горячий и холодный потоки. Горячий воздух удаляется; холодный воздух подается в шкаф управления через комплект распределения холодного воздуха. Корпус охлаждается и продувается при небольшом избыточном давлении, не допуская проникновения наружного воздуха и отводя внутреннее тепло.

Аксессуары и опции

• Комплекты бокового монтажа: позволяют монтаж на боковой стене, когда верхний монтаж невозможен; сохраняют классификацию NEMA и устанавливаются в стандартный вырез 1-1/2 NPS. Боковые комплекты NEMA 4/4X изготовлены из нержавеющей стали.
• Комплект распределения холодного воздуха: трубки, клеевые зажимы и фитинги для направления холодного воздуха в горячие точки.
• Фильтрация: система включает 5 микронный автоматический дренажный фильтр воды и грязи; рекомендуется коалесцирующий (удаление масла) фильтр, если во входящем воздухе есть масло.
• Опции управления: термостатическое управление (заводская установка 95°F / 35°C) и модернизация ETC (Electronic Temperature Control) для точного цифрового управления и отображения внутренней температуры.
• Доступные напряжения соленоидов: 120V 60Hz, 110V 50Hz, 240V 50/60Hz и 24VDC; соленоиды сертифицированы или признаны UL/CSA.

Технические характеристики

• Диапазон рабочей температуры окружающей среды: 125°F до 200°F (52°C до 93°C) для моделей высокой температуры
• Термостат: регулируемый, заводская установка 95°F (35°C); экономит сжатый воздух, работая только по необходимости
• Охлаждающая способность: от 1,000 до 5,600 Btu/hr (293 до 1,641 Вт) при 100 PSIG (6,9 BAR)
• Типичное снижение температуры холодного воздуха: ≈54°F (30°C) ниже температуры питающего воздуха при 100 PSIG
• Выход холодного воздуха в вихревой ступени: до ≈16°F (-9°C) ниже температуры питающего воздуха (в зависимости от условий входа)
• Класс NEMA: NEMA 4 (IP66) — пыленепроницаемый, маслозащищенный, брызгозащитный, пригоден для внутри/вне помещений; включает низкодавления предохранительные клапаны
• Конструкция: алюминиевый Cabinet Cooler® с вихревой трубкой из нержавеющей стали 303; боковые наборы NEMA 4/4X из нержавеющей стали
• Фильтрация: включен 5 микронный фильтр с автоматическим дренажем; при наличии масла рекомендуется коалесцирующий фильтр
• Опции соленоидов: несколько напряжений, включая 24VDC и 120/240VAC; соленоиды сертифицированы UL/CSA
• Крепление: устанавливается через стандартный 1-1/2 NPS электровыход; блоки NEMA 4/4X должны устанавливаться вертикально, если не используется боковой комплект
• Обслуживание: нет подвижных частей — не требует обслуживания; нет фильтров помещения, подверженных засорению
• Сертификации: UL Listed и соответствие CE
• Гарантия: пятилетняя гарантия "Built To Last"
