Вертикальный кондиционер для электрического шкафа 4840 series

компактныйдля серверной комнатыпромышленный

Описание Системы с термостатическим управлением NEMA 4 (IP66) включают Cabinet Cooler® только тогда, когда температура внутри приближается к критическим значениям, обеспечивая эффективное охлаждение и продувку шкафа. Системы используют вихревую трубку для получения холодного воздуха из сжатого воздуха без подвижных частей, включают 5-микронный фильтр-сепаратор с автоматическим дренажем и комплект распределения холодного воздуха для направления потока к общей циркуляции или горячим точкам. Блоки сертифицированы UL и соответствуют требованиям CE.

Применение

• Программируемые контроллеры
• Щиты управления линиями
• Центры управления двигателями
• Релейные панели
• Системы NC/CNC
• Модульные центры управления
• CCTV-камеры
• Компьютерные шкафы
• Корпуса охлаждаемых лазеров
• Электронные весы

Преимущества

• Низкая стоимость
• Компактная конструкция
• Холодопроизводительность до 5,600 Btu/hr (1,641 W)
• Низкий уровень шума
• Быстрый монтаж (устанавливается через стандартный электрокнок-аут)
• Сохраняет целостность NEMA 4 (IP66)
• Нет ГФУ/ФКВ, нет подвижных частей (без обслуживания)
• Стабилизирует температуру и влажность внутри шкафа
• Исключает вентиляторы и фильтры, втягивающие загрязнённый воздух

Модели (термостатическое управление) - NEMA 4 (IP66)
Model | Btu/hr. (Watts)
4804 | 275 (80)
4808 | 550 (162)
4815 | 1,000 (293)
4825 | 1,700 (498)
4830 | 2,000 (586)
4840 | 2,800 (821)
4850 | 3,400 (997)
4860 | 4,000 (1,171)
4870 | 4,800 (1,406)
4880 | 5,600 (1,641)

Модели (термостатическое управление) - варианты 240V
4804-240 | 275 (80)
4808-240 | 550 (162)
4815-240 | 1,000 (293)
4825-240 | 1,700 (498)
4830-240 | 2,000 (586)
4840-240 | 2,800 (821)
4850-240 | 3,400 (997)
4860-240 | 4,000 (1,171)
4870-240 | 4,800 (1,406)
4880-240 | 5,600 (1,641)

Модели (термостатическое управление) - варианты 24VDC
4804-24VDC | 275 (80)
4808-24VDC | 550 (162)
4815-24VDC | 1,000 (293)
4825-24VDC | 1,700 (498)
4830-24VDC | 2,000 (586)
4840-24VDC | 2,800 (821)
4850-24VDC | 3,400 (997)
4860-24VDC | 4,000 (1,171)
4870-24VDC | 4,800 (1,406)
4880-24VDC | 5,600 (1,641)

Характеристики (кратко)
Группа моделей | Btu/hr. | Watts | Уровень звука (dBA)
4804 (и варианты) | 275 | 80 | 59*
4808 (и варианты) | 550 | 162 | 67*
4815 (и варианты) | 1,000 | 293 | 73
4825 (и варианты) | 1,700 | 498 | 80
4830 (и варианты) | 2,000 | 586 | 80
4840 (и варианты) | 2,800 | 821 | 82
4850 (и варианты) | 3,400 | 997 | 84
4860 (и варианты) | 4,000 | 1,171 | 84
4870 (и варианты) | 4,800 | 1,406 | 84
4880 (и варианты) | 5,600 | 1,641 | 85
*С установленным опциональным холодным глушителем. Холодопроизводительность измерена при давлении 100 PSIG (6,9 BAR).

Как это работает Сжатый воздух поступает в Cabinet Cooler® с приводом от вихревой трубки и разделяется на горячий и холодный потоки. Горячий воздух приглушается и выводится; холодный воздух направляется в шкаф через комплект распределения холодного воздуха. Вытесненный горячий воздух выходит через вентиляцию шкафа, обеспечивая охлаждение и продувку без попадания наружного воздуха в панель.

Прочие сведения

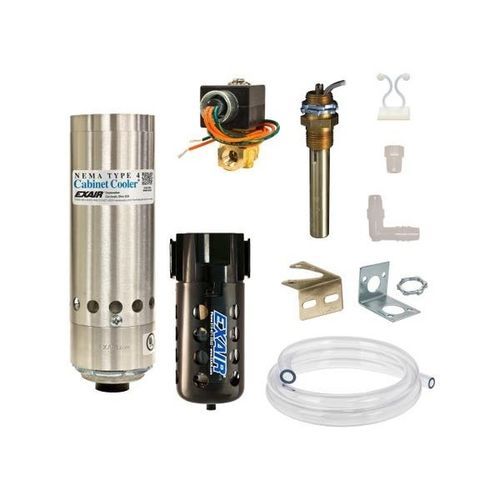

• В комплект входит: охладитель, соленоидный клапан и термостат (для систем с термостатическим управлением), 5-микронный фильтр/сепаратор с автоматическим дренажем и комплект распределения холодного воздуха.
• Термостат: заводская установка 95°F (35°C), обычно удерживает ±2°F (1°C) внутри шкафа.
• Материалы: корпус из алюминия с вихревой трубкой из нержавеющей стали 303 (универсальные NEMA 4). Варианты NEMA 4X выполнены из нержавеющей стали для коррозионных сред.
• Крепление: монтаж через просверленное отверстие или стандартный электрокнок-аут; доступны комплекты бокового монтажа для сохранения класса NEMA при необходимости.
• Холодопроизводительность: обеспечивает примерно снижение температуры на 54°F (30°C) при подаче воздуха 80 PSIG (5,5 BAR); повышенная температура входящего воздуха или пониженное давление снижают производительность.
• Фильтрация: стандартный 5-микронный фильтр с автоматическим дренажем для воды и грязи; при наличии масла в сжатом воздухе рекомендуется добавить коалесцирующий (удаляющий масло) фильтр.
• Комплект распределения холодного воздуха: виниловые трубки, зажимы и фитинги для направления холодного воздуха для циркуляции или локальных точек нагрева.
• ETC (Electronic Temperature Control): опциональный цифровой ETC обеспечивает точное управление, светодиодный индикатор внутренней температуры и включает соленоид при превышении задаваемого значения. Блоки ETC соответствуют требованиям RoHS и CE.

Характеристики / Технические спецификации

• Название серии: NEMA 4 Cabinet Cooler® Systems (термостатическое управление)
• Производитель / Бренд: EXAIR
• Примеры семейств моделей: 4804, 4808, 4815, 4825, 4830, 4840, 4850, 4860, 4870, 4880 (и варианты -240, -24VDC, -ETC)
• Диапазон холодопроизводительности: 275 до 5,600 Btu/hr (80 до 1,641 W)
• Типичные уровни шума: 59–85 dBA в зависимости от модели и опций (холодный глушитель снижает шум)
• Заводской устав термостата: 95°F (35°C); типичная точность ±2°F (1°C)
• Опорное давление для публикуемой мощности: 100 PSIG (6,9 BAR); типичное падение температуры ~54°F (30°C) при 80 PSIG (5,5 BAR)
• Стандартная фильтрация: 5-микронный автоматический дренажный фильтр/сепаратор для воды и грязи
• Материалы: алюминиевый корпус; вихревая трубка из нержавеющей стали 303; 4X варианты используют нержавеющую сталь, подходящую для коррозионных сред
• Сертификации / Соответствие: UL Listed и CE compliant
• Включает комплект распределения холодного воздуха (трубки, зажимы, фитинги)
• Крепление: стандартный электрокнок-аут или просверленное отверстие; доступны боковые монтажные комплекты для сохранения класса NEMA
• Опции ETC: цифровой ETC с внутренним термопаром, светодиодным индикатором и кнопочным вводом уставки; варианты ETC доступны для модернизации или как интегрированные конфигурации
