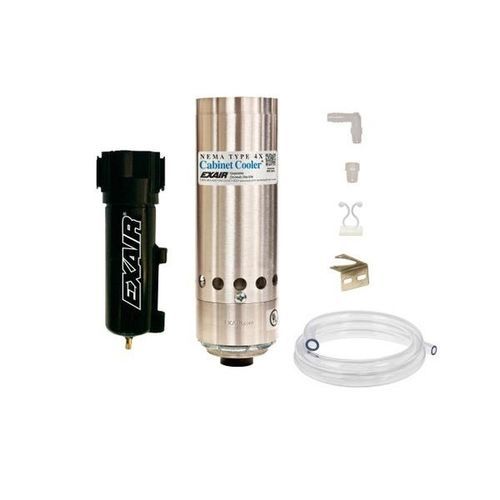

Вертикальный кондиционер для электрического шкафа HT47 series

компактныйпромышленныйуличный

Обзор Системы Cabinet Cooler® EXAIR серии HT47 обеспечивают охлаждение и продувку электрических шкафов по стандарту NEMA 4 (IP66) при повышенных температурах окружающей среды (125°F–200°F / 52°C–93°C). Доступны различные охлаждающие мощности. Системы HT47 используют вихревой трубку (vortex tube) для получения холодного воздуха из сжатого — без движущихся частей. Системы непрерывной работы включают Cabinet Cooler, комплект распределения холодного воздуха и 5‑микронный автоматический дренажный фильтр; предусмотрен клапан сброса низкого давления для защиты вихревой трубки и выхлопа, что сохраняет целостность корпуса NEMA 4 в состоянии покоя.

Применения

• Программируемые контроллеры
• Шкафы управления линией
• Центры управления двигателями
• Релейные панели
• NC/CNC системы
• Модульные центры управления
• Камеры CCTV
• Корпуса компьютеров
• Охлаждение корпусов лазеров
• Электронные весы

Преимущества

• Низкая стоимость установки и компактный корпус
• Охлаждающая способность до 5,600 Btu/hr (1,641 Watts)
• Тихая работа (73–85 dBA в зависимости от модели)
• Быстрая установка через стандартный электроотверстие (knockout)
• Сохраняет целостность корпуса NEMA 4 (IP66)
• Стабилизирует температуру и влажность внутри корпуса
• Без CFC, без движущихся частей — не требует обслуживания
• Снижает ложные срабатывания и тепловые повреждения
• Исключает необходимость в вентиляторах/фильтрах помещения и уменьшает загрязнение

Модели (NEMA 4 Высокая температура, Непрерывная работа)
HT4715 | 1,000 Btu/hr (293 Watts)
HT4725 | 1,700 Btu/hr (498 Watts)
HT4730 | 2,000 Btu/hr (586 Watts)
HT4740 | 2,800 Btu/hr (821 Watts)
HT4750 | 3,400 Btu/hr (997 Watts)
HT4760 | 4,000 Btu/hr (1,171 Watts)
HT4770 | 4,800 Btu/hr (1,406 Watts)
HT4780 | 5,600 Btu/hr (1,641 Watts)

Производительность (охлаждающая способность при 100 PSIG / 6,9 BAR)
HT4715 | 1,000 Btu/hr | 293 Watts | 73 dBA
HT4725 | 1,700 Btu/hr | 498 Watts | 80 dBA
HT4730 | 2,000 Btu/hr | 586 Watts | 80 dBA
HT4740 | 2,800 Btu/hr | 821 Watts | 82 dBA
HT4750 | 3,400 Btu/hr | 997 Watts | 84 dBA
HT4760 | 4,000 Btu/hr | 1,171 Watts | 84 dBA
HT4770 | 4,800 Btu/hr | 1,406 Watts | 84 dBA
HT4780 | 5,600 Btu/hr | 1,641 Watts | 85 dBA

Фильтрация Системы включают 5‑микронный автоматический дренажный фильтр для защиты электроники от воды и загрязнений в линии сжатого воздуха. При наличии масла в подаче рекомендуется коалесцирующий (маслоудаляющий) фильтр.

Комплект распределения холодного воздуха Комплект включает гибкие трубки, соединители и клейкие крепления для направления холодного воздуха внутри корпуса или в горячие точки для равномерного контроля температуры.

Температура входного воздуха и падение температуры Типичное падение температуры составляет 54°F (30°C) относительно температуры подачи при 100 PSIG (6,9 BAR). Повышенная входная температура или пониженное давление снизят охлаждающую способность.

Крепление Cabinet Cooler устанавливается через просверленное отверстие или стандартный электроотверстие. Системы NEMA 4 и 4X можно монтировать сверху или сбоку с помощью бокового монтажного комплекта, сохраняя рейтинг корпуса.

Соленоидный клапан, термостат и ETC (электронное регулирование температуры) Системы непрерывной работы включают охладитель, комплект распределения и фильтр. Термостатные варианты добавляют соленоидный клапан и термостат для ограничения подачи сжатого воздуха только при необходимости; термостатные системы доступны в разных напряжениях и имеют одобрения UL/CSA. Цифровой контроллер ETC обеспечивает точное управление температурой, внутренний индикатор и включает соленоид при превышении заданного значения (ETC продается в составе систем или отдельно).

Что такое система EXAIR Cabinet Cooler®? Cabinet Cooler EXAIR преобразуют сжатый воздух в чистый холодный воздух с помощью вихревой трубки без движущихся частей, обеспечивая надежное, не требующее обслуживания охлаждение и продувку электрических корпусов.

Характеристики / Технические спецификации

• Диапазон рабочей температуры окружающей среды: 125°F до 200°F (52°C до 93°C)
• Доступные охлаждающие мощности: 1,000 до 5,600 Btu/hr (293 до 1,641 Watts)
• Класс NEMA: NEMA 4 (IP66) пыленепроницаемый, маслонепроницаемый, брызгозащищённый, пригоден для внутри/наружного использования
• Охлаждающая способность указана при 100 PSIG (6,9 BAR)
• Типичное снижение температуры холодного воздуха: 54°F (30°C) от подачи при 100 PSIG
• Уровни звука по моделям: 73–85 dBA
• Включает 5‑микронный автоматический дренажный фильтр (системы включают фильтр и комплект распределения)
• Комплект распределения: трубки, клейкие зажимы и фитинги включены
• Конструкция: алюминиевый корпус с компонентами вихревой трубки из нержавеющей стали для NEMA 4 систем
• Без движущихся частей — не требует обслуживания
• Крепление: устанавливается через стандартный электроотверстие; доступны боковые монтажные комплекты
• Сертификации: UL Listed и CE compliant
• Доступные типы систем: непрерывная работа (серия 4700), термостатическое управление (серия 4800), опции ETC и варианты NHP
