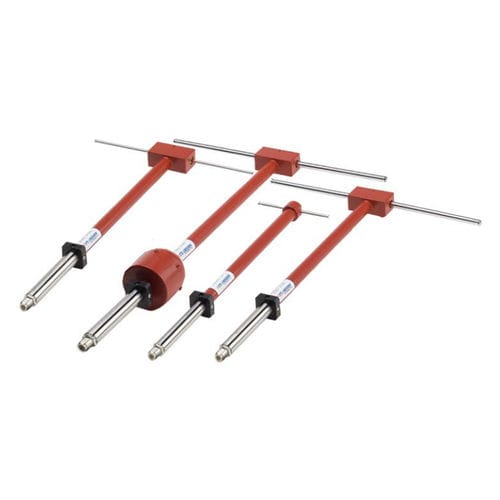

Поведение настроенной дипольной антенны модели 3121D компании ETS-Lindgren приближается к теоретически идеальному полуволновому резонансному диполю. Компания ETS-Lindgren внесла ряд физических усовершенствований в оригинальную конструкцию, обеспечивающих оптимальные характеристики и многолетнее безотказное использование. Модель 3121D представляет собой точный стандарт для проведения точных измерений электромагнитных помех, включая тестирование на соответствие требованиям FCC и EN, определение затухания на объекте в соответствии с EN55022 и ANSI C63.4, а также калибровку антенны в соответствии с ANSI C63.5.
Модель 3121D охватывает диапазон частот от 30 МГц до 1 ГГц, а ее поведение приближается к теоретически идеальному полуволновому резонансному диполю без потерь.
Каждый диполь 3121D индивидуально калибруется на расстоянии 10 м в соответствии с ANSI C63.5, используя предпочтительный метод трех антенн. Все используемое измерительное оборудование отслеживается NIST.
Эти измерения проводятся без использования аттенюаторов, поэтому антенные коэффициенты являются истинным отражением реальных характеристик. Распечатка данных калибровки каждой антенны прилагается к Руководству и также хранится в архиве. Индивидуальная калибровка и фактические коэффициенты антенн предпочтительнее типовых или теоретических коэффициентов и обеспечивают уверенность в достоверности данных испытаний.
Основные характеристики
Конструкция, соответствующая требованиям FCC
Низкое КСВН и потери в балуне
Индивидуальная калибровка
Подходит для измерения затухания на объекте
В комплект входят крепления Stinger и EMCO
Конструкция FCC
Компания ETS-Lindgren использовала современные материалы, прецизионное производство и некоторые усовершенствования (например, разъемы типа N для подключения балуна и кабеля) в конструкции оптимально подобранного компенсированного балуна, использовавшегося Виллмаром К. Робертсом в лаборатории FCC. В результате получился качественный продукт, обеспечивающий многолетнее использование.
---
