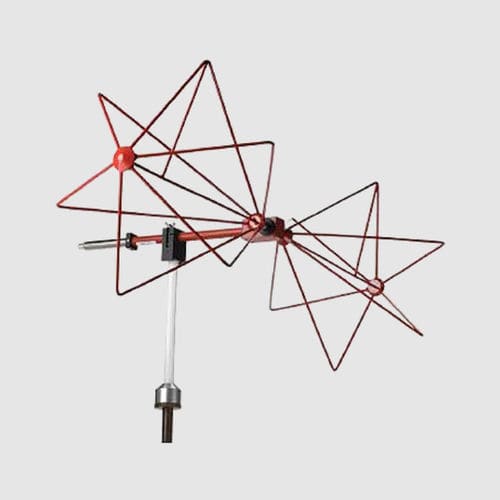

Антенна радио 3110C

биконическаянаружнаякомпактная

Биконические антенны модели 3110C компании ETS-Lindgren сочетают в себе несколько уникальных характеристик, позволяющих достичь высокого уровня производительности. Конструкция балуна, фидерной линии и сепаратора элементов придает кривым отклика модели 3110C практически линейный характер, что делает ее идеальной для измерений в режиме развертки. Нечувствительность антенны к ориентации в вертикальной плоскости позволяет исключить любое незамеченное или неучтенное изменение ориентации как причину изменения результатов тестирования. Для достижения таких характеристик в конструкции балуна используется несимметричный трансформатор. Это позволяет добиться очень равномерного преобразования тока. Кроме того, вдоль фидерных линий установлены ферриты, снижающие ток общей моды, который может вносить помехи в диаграмму направленности антенны при вертикально-поляризованных измерениях. Антенна 3110C также легко монтируется: теперь она оснащена креплением в виде жала с квадратным хомутом. Это крепление позволяет легко выравнивать поляризацию при использовании мачты ETS-Lindgren. К числу распространенных применений модели 3110C относятся измерения в соответствии со спецификациями MIL-STD, ANSI C63.4, FCC-18 и EN 55022. Ключевые особенности Компактный размер для использования в ограниченном пространстве Уникальная конструкция элементов улучшает характеристики Улучшенная конструкция балуна для повышения эффективности Гибкий монтаж Отличная ВЧ-симметрия Особенности продукта Уникальная конструкция элемента Некоторые биконические антенны имеют электрический завал на частоте 281 МГц, однако перемычка биконического элемента, разработанная компанией ETS-Lindgren, улучшает характеристики, устраняя эту проблему. Перемычка биконического элемента соединяет центральный элемент с внешним элементом, что снижает уровень неровности. Еще одно усовершенствование - обоймы элементов, которые не могут быть чрезмерно затянуты при ввинчивании в балун.
