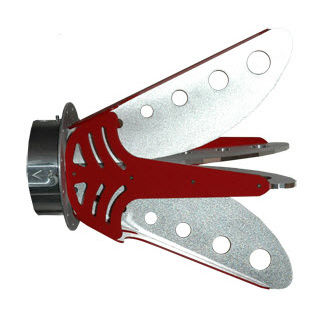

Четырехрешетчатая рупорная антенна с открытой границей модели 3164-06 компании ETS-Lindgren по своей конструкции напоминает две двухрешетчатые волноводные антенны, расположенные ортогонально друг к другу. Удивительно компактные размеры антенны позволяют улучшить диаграмму направленности и усиление по сравнению с закрытыми четырехрешетчатыми рупорами аналогичных размеров.
Антенна 3164-06 имеет исключительную полосу пропускания, а диапазон рабочих частот для оптимальной работы составляет от 300 МГц до 6 ГГц. Два ортогонально расположенных входных канала позволяют этой антенне проводить измерения как в линейной, так и в круговой поляризации во всем диапазоне частот без ручной поляризации.
Основные характеристики
Линейная или круговая поляризация (с гибридной)
Компактная конструкция
Плоский коэффициент усиления для верхних 2/3 диапазона
Физические характеристики
Длина: 51,4 см (20,24 дюйма)
Ширина: 50 см (19,69 дюйма)
Высота: 50 см (19,69 дюйма)
Вес: 9,3 кг (20,50 фунтов)
Электрические характеристики
Разъемы: SMA Female (2)
Перекрестная поляризационная изоляция: >25 дБ
Импеданс (номинальный): 50
Максимальная непрерывная мощность: 50 Вт
Тип диаграммы направленности: Направленный
Поляризация: Двойная линейная
Опции продукта
Индивидуальные корпуса
---
