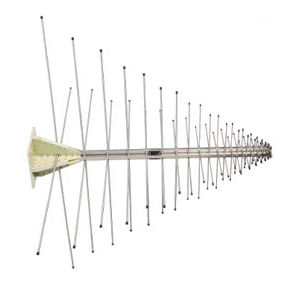

Модель 3145BDP компании ETS-Lindgren представляет собой двухполяризованную широкополосную лог-периодическую дипольную антенну с линейной поляризацией, предназначенную для работы в диапазоне частот от 100 МГц до 1,1 ГГц. Выбор масштабных коэффициентов, различные диаметры каждого элемента и межцентровое расстояние между стрелами обеспечивают превосходные характеристики VSWR во всем рабочем диапазоне частот.
Точная конструкция питания и расположение элементов на стреле обеспечивают оптимальную фазовую зависимость. Благодаря этому активная область на любой заданной частоте распространяет радиочастотную энергию в направлении меньших элементов, а расположенные за ней элементы остаются неактивными и работают как рефлекторы, повышая коэффициент усиления. При постоянном коэффициенте усиления антенны ее коэффициент линейно изменяется с частотой. Изменение происходит плавно, поэтому точная интерполяция характеристик между заданными частотными точками не представляет сложности.
Основные характеристики
1.кСВН 5:1
Средняя максимальная непрерывная мощность 800 Вт
Двойная конструкция из нержавеющей стали
Линейно поляризованный
Частотный диапазон идеален для спектрального мониторинга
Широкополосная антенна модели 3145BDP имеет частотный диапазон от 100 МГц до 1,1 ГГц, что делает ее идеальной для мониторинга спектра в широком диапазоне. Ее конструкция из нержавеющей стали позволяет работать на открытом воздухе в течение длительного времени. Антенна 3145BDP может также использоваться для измерения диаграммы направленности антенны, в том числе и на открытых площадках.
Надежная конструкция
Модель 3145BDP изготовлена из прочной нержавеющей стали и рассчитана на длительное использование вне помещений и в жестких условиях эксплуатации. Для использования внутри помещений также предлагается алюминиевая антенна, изготовленная по индивидуальному заказу. Калиброванная на расстоянии 10 м в соответствии с ANSI C63.5, модель 3145BDP имеет фактическую антенну
---
