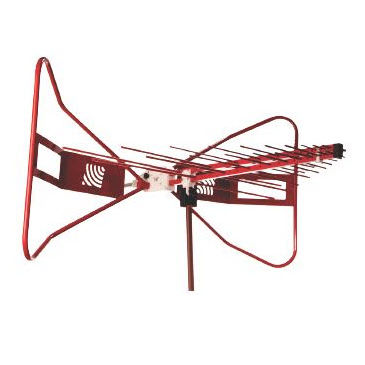

ETS-Lindgrens Model 3143B BiConiLog - это гибридная антенна, сочетающая в себе инновационный дизайн, компактные размеры и отличные характеристики. Эта антенна позволяет проводить измерения в диапазоне частот от 30 МГц до 1 ГГц за одну развертку, исключая необходимость использования нескольких антенн и трудоемкую настройку оборудования. Точность и повторяемость измерений повышаются, а время и деньги экономятся. Эта антенна BiConiLog разработана как антенна двойного назначения, которая может использоваться как для испытаний на помехоустойчивость, так и для эмиссионных испытаний.
В стандартную комплектацию данной модели входит крепление для жала. Для испытаний на эмиссию предоставляются индивидуальные данные калибровки антенны.
Основные характеристики
кСВН 3:1 на частотах выше 70 МГц для испытаний на эмиссию и помехоустойчивость
Гибкое крепление
Индивидуальная калибровка
Частотный диапазон
Частотный диапазон модели 3143B охватывает от 30 МГц до 1 ГГц. Этот диапазон частот покрывает необходимый диапазон для проведения испытаний на излучение в традиционной установке ОАТС/полуэхо-камере.
Уровни VSWR
Типичный показатель VSWR для модели 3143B составляет >3: 1 на частотах выше 70 МГц, что является отличным показателем для антенны такого размера на столь низкой частоте.
Антенна для измерения эмиссии и помехоустойчивости
Измерения эмиссии можно проводить без замены антенны. Для измерений помехоустойчивости,
Гибкая система крепления
Модель 3143B поставляется с кронштейном, который может крепиться либо винтом с резьбой 1/4 дюйма x 20, либо задним жалом
---
