Антенная сеть радио 3148B

двухполярная

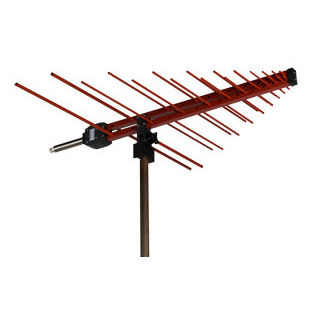

Антенна ETS-Lindgren модели 3148B Log-Periodic Dipole Array (LPDA) специально разработана для проведения измерений по стандарту CISPR 16-1, который требует разницы в подавлении кросс-поляризации в 20 дБ. Это достигается благодаря инженерной разработке и производственному процессу, в котором все элементы смещены по прецизионной схеме. Превосходное свойство кросс-поляризации обеспечивает минимальную погрешность измерений излучения и нормализованного затухания площадки. Прецизионная конструкция сборки штанги и элементов обеспечивает превосходный КСВН и оптимальное фазовое соотношение. Лог-антенна модели 3148B имеет относительно постоянный линейный коэффициент усиления (измеряется в дальнем поле без резких провалов и скачков). В комплект поставки входит разъем типа N. Основные характеристики Высокий коэффициент усиления соответствует требованиям CISPR к перекрестной поляризации Низкий КСВН Порошковое покрытие Индивидуальная калибровка Частотный диапазон Частотный диапазон модели 3148B составляет от 200 МГц до 2 ГГц. Это делает модель 3148B идеальной для испытаний по стандарту CISPR 16 и другим основанным на нем стандартам, таким как CISPR 25. Высокий коэффициент усиления Конструкция модели 3148B обеспечивает баланс между самой короткой антенной и максимально возможным коэффициентом усиления, составляющим 5 дБ в среднем по частоте. Низкое КСВН Выбор расстояния между стрелами и изменение диаметра элементов обеспечивают превосходный импеданс антенны. Это приводит к низкому значению КСВН.
