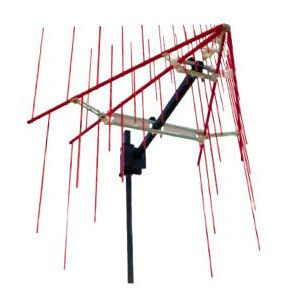

Антенна радио 3150B

двухполярнаябиконическая

Модель 3150B Dual Stacked LPDA компании ETS-Lindgren представляет собой антенную решетку с двойным суммированием логопериодических дипольных антенн (LPDA), причем каждая из двух LPDA представляет собой 100 антенн. При параллельной сборке получается решетка с входным сопротивлением 50. Такая решетка обеспечивает повышенный коэффициент усиления по сравнению с одиночной LPDA. Низкий показатель VSWR обеспечивает отличное согласование с усилителем, в результате чего генерируемое поле сильно зависит от входной мощности. Эта антенна подходит для ситуаций, когда необходимо генерировать высокие поля, например, для военных и автомобильных приложений ЭМС. Основные характеристики КСВН 2:1 во всем диапазоне Максимальная входная мощность до 5 кВт Подходит для испытаний на помехоустойчивость Частотный диапазон Антенна 3150B охватывает диапазон частот от 80 МГц до 1 ГГц. Эта антенна может генерировать 200 В/м при входной мощности менее 1 кВт на расстоянии 1 м для диапазона от 100 МГц до 1 ГГц. В сочетании с мощными биконическими антеннами ETS-Lindgrens 3159 или 3158 антенна 3150B становится неотъемлемой частью решения ETS-Lindgrens по обеспечению высокого уровня помехоустойчивости. Низкое значение КСВН Средний показатель VSWR модели 3150B составляет 2: 1 во всем диапазоне частот. Антенна оснащена коаксиальным разъемом 7/16 DIN, который может выдерживать мощность 3 кВт на частоте 1 ГГц и до 5 кВт на частоте 80 МГц. Приложения Модель 3150B генерирует высокие поля, необходимые в автомобильных приложениях ЭМС в соответствии с такими стандартами, как ISO 11541-2 или MIL-STD для проверки восприимчивости. Кроме того, эта антенна может использоваться в качестве приемной антенны. Физические характеристики Ширина 209,0 см (82,3 дюйма) Глубина 150,4 см (59,2 дюйма) Высота 203,2 см (80,0 дюйма) Масса 10,6 кг (23,4 фунта)
