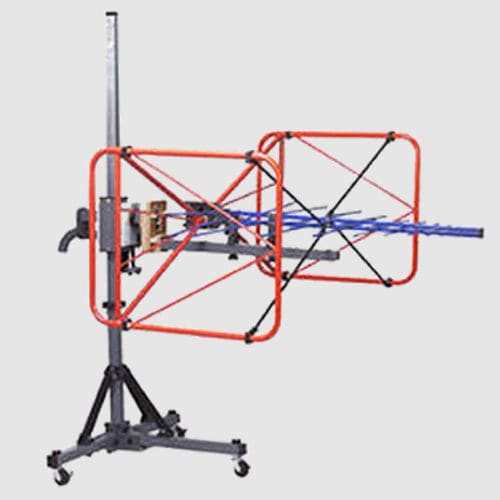

модель 3140B BiConiLog компании ETS-Lindgren - одна из серии гибридных антенн, предназначенных для широкополосных измерений помехоустойчивости (RI) в области ЭМС. Модель 3140B BiConiLog имеет запатентованную конструкцию T-Bow Tie элемента, которая значительно улучшает низкочастотные характеристики по сравнению с обычными биконическими или другими гибридными антеннами. При настройке модели 3140B элементы T-Bow Tie легко крепятся/отсоединяются с помощью винтовых ручек, затягиваемых вручную. После сборки антенна самостоятельно устанавливается на плоскость земли балуном вниз. Прочное порошковое покрытие защищает антенну.
Модель 3140B BiConiLog не предназначена для измерений РЭ (излучаемых излучений). Для измерений РЭ компания ETS-Lindgren рекомендует использовать модель 3142E Biconilog.
Основные характеристики
Двухлетняя гарантия
Подходит для компактных камер
Прочное порошковое покрытие
Физические характеристики
Высота: 76,65 см (30,18 дюйма)
Длина: 149,3 см (58,78 дюйма)
Ширина: 161,5 см (63,58 дюйма)
Вес: 10 кг (22,05 фунта)
Электрические характеристики
Разъемы: Тип N
Импеданс (номинальный): 50
Максимальная непрерывная мощность: 1 кВт
Тип диаграммы направленности: Направленный
Пиковая мощность: 1,3 кВт
Поляризация: Линейная
VSWR (среднее): 2.0:1
---
