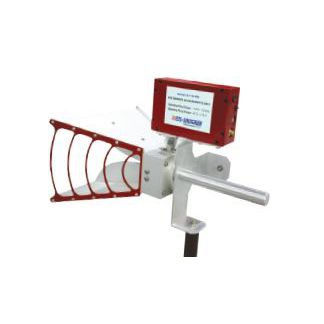

Антенна радио 3115
рупорнаяс волноводом с ребром

антенна радио
антенна радио
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Сеть
радио
Тип
рупорная
Другие характеристики
с волноводом с ребром
Частота

МИН.: 1 GHz

МАКС.: 18 GHz

Описание

модель 3115-PB компании ETS-LinETS-Lindgren представляет собой нашу популярную рупорную антенну с двойным волноводом модели 3115, оснащенную обновленным предусилителем и откалиброванную как единое целое. В такой конфигурации все возможные несоответствия между антенной и предусилителем учитываются в коэффициенте усиления антенны (AF), который поставляется с данным устройством. Обратите внимание, что прибор 3115-PB не предназначен для проведения RSE-тестирования излучателей с преднамеренной направленностью. Основные характеристики Разработан для стандарта MIL-STD 461 Оснащен предварительным усилителем для повышения чувствительности Предварительный усилитель и антенна калибруются как единое целое Чрезвычайно низкая АФ Гибкое крепление Не предназначен для тестирования преднамеренных излучателей с помощью RSE Разработана для стандарта MIL-STD-461 Рупорная антенна 3115 (без предусилителя) идентична антенне, описанной в MIL-STD-461 RE102, для испытаний на излучение на частотах выше 1 ГГц. Предварительный усилитель Предварительный усилитель имеет диапазон частот от 1 ГГц до 18 ГГц и типичный коэффициент усиления 28 дБ. Плоскостность коэффициента усиления в диапазоне составляет 2,5 дБ. Максимальный коэффициент шума предусилителя составляет 4 дБ, а типичный коэффициент шума - 3 дБ. Выходная мощность составляет не менее +17 дБ в точке 1 дБ. Входные и выходные характеристики предусилителя имеют максимальное значение КСВН 2: 1.

---
