Антенна радио 3104

биконическаякомпактнаядля строительной площадки

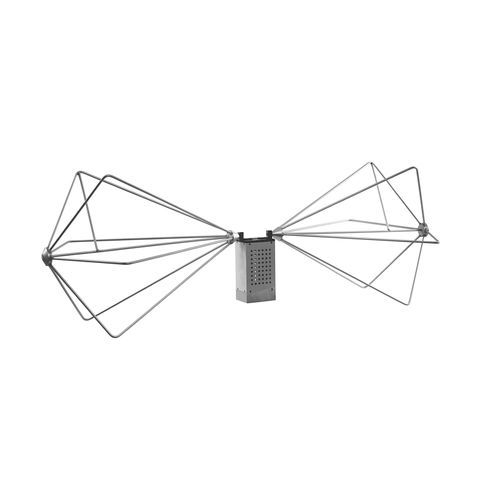

В биконической антенне модели 3109 компании ETS-Lindgren для преобразования и согласования импеданса используется модифицированный балун Гуанелла. Модель 3109 обеспечивает широкий диапазон частот, а поскольку она изготовлена из более тяжелых материалов, ее максимальная непрерывная входная мощность достигает 1 кВт, а пиковая мощность - 2 кВт. Хотя эта антенна обычно имеет высокий КСВ на частотах ниже 70 МГц, она все же способна генерировать высокую напряженность поля при приемлемой входной мощности в этой области диапазона. Дополнительные удлиненные элементы заметно улучшают ее характеристики в этой области. Эта антенна идеально подходит для испытаний по стандарту IEC 1000-4-3. ETS-Lindgren - единственный производитель, предлагающий опциональные удлиненные элементы. Эти элементы в два раза длиннее стандартных и позволяют генерировать высокие поля на низких частотах, затрачивая менее 25% от обычно требуемой мощности. Ключевые характеристики Пиковая мощность до 2 кВт Уникальная конструкция элементов улучшает характеристики Компактный размер для использования в ограниченном пространстве Улучшенная конструкция балуна для повышения эффективности Качественная конструкция для безотказной работы Подробная информация о продукте Физические характеристики Ширина: 133 см (52,36 дюйма) Масса: 3,2 кг (7,05 фунта) Электрические характеристики Разъемы: Тип N (f) Импеданс (номинальный): 50 Максимальная непрерывная мощность: 1 кВт (N); 1,5 кВт (7/16 DIN) Тип диаграммы направленности: Всенаправленный Пиковая мощность: 2 кВт Поляризация: Линейная VSWR (среднее): 1.9:1 опции изделия Индивидуальный кейс ETS-Lindgren производит несколько неметаллических штативов с неотражающим покрытием Данные об антенном коэффициенте и коэффициенте усиления предоставляются за дополнительную плату Дополнительный разъем 7/16 DIN для приложений с более высокой входной мощностью
