Антенна радио 3164-05

рупорнаяPCBВивальди

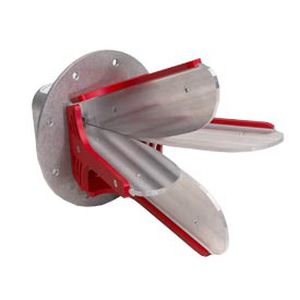

Четырехрешетчатый рупор с открытой границей модели 3164-05 компании ETS-Lindgren имеет конструкцию с открытой границей, что делает эту антенну уникальной по внешнему виду и характеристикам. При численном моделировании конструкция модели 3164-05 с открытой границей похожа на две антенны Vivaldi PCB, расположенные ортогонально друг другу. Удивительно компактные размеры антенны позволяют улучшить диаграмму направленности и усиление по сравнению с закрытыми четырехрешетчатыми рупорами аналогичных размеров. Компактные размеры также означают, что при изменении частоты фазовый центр модели 3164 сдвигается незначительно. Модель 3164-05 обладает исключительной полосой пропускания. Хотя полоса частот для оптимальной работы составляет от 2 ГГц до 18 ГГц, антенна может использоваться начиная с 1,5 ГГц. Два ортогонально расположенных входных канала позволяют антенне проводить измерения как в линейной, так и в круговой поляризации во всем диапазоне частот. Основные характеристики Линейная или круговая поляризация (с гибридной) Низкий уровень боковых лепестков Компактная конструкция Плоский коэффициент усиления для верхних 2/3 диапазона Гибкие схемы монтажа Фланец для настенного монтажа Кронштейн для установки на штатив Физические характеристики Высота: 17,1 см (6,73 дюйма) Длина: 18,4 см (7,24 дюйма) Ширина: 17,1 см (6,73 дюйма) Вес: 0,71 кг (1,57 фунта) Электрические характеристики Разъемы: SMA Female Перекрестная поляризационная изоляция: >24 дБ Импеданс (номинальный): 50 Максимальная мощность: 25 Вт
