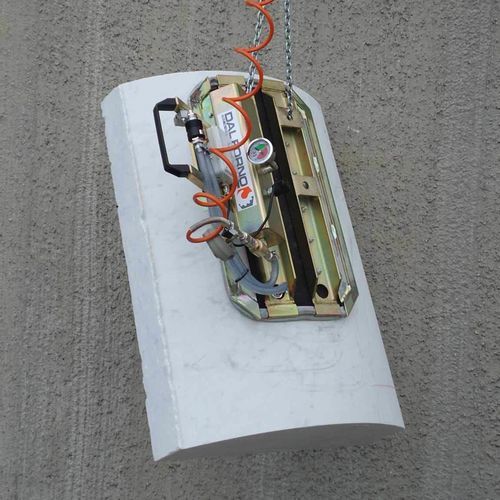

Вакуумная траверса для цилиндрических грузов OMNIA series

вертикальнаягоризонтальнаярегулируемая

Обзор
Гибкая вакуумная присоска для подъема и перемещения. Грузоподъемность: 100–800 кг. Подходит для подъема сегментов колонн, цилиндрических оболочек, вогнутых и выпуклых форм, поли-рованных и шершавых поверхностей.

Краткое описание продукта
OMNIA — запатентованная гибкая вакуумная присоска с переменной деформацией, разработанная для подъема и обработки криволинейных изделий. Изготовлена из композитных материалов и легких сплавов для обеспечения гибкости, безопасности и долговечности. Уплотнение — гибкое резиновое кольцо, устойчивое к износу, обеспечивает захват изделий с различной отделкой поверхности (сырой, полированный, шлифованный, пламенной обработки, тесаный, пескоструйный и др.).

Особенности

• Конструкция: компоненты из легких сплавов, оцинкованная сталь, литой алюминиевый донный элемент — долговечность и коррозионная устойчивость.
• Быстрая и простая замена резинового уплотнительного кольца.
• Наклон 0°–90° для горизонтальной и вертикальной погрузки/разгрузки.
• Ось поворота расположена близко к присоске для облегчения вертикальной установки.
• Регулируемый угол наклона рукояти управления.
• Съемная перезаряжаемая сигнализация утечки вакуума с зуммером и световой индикацией, активируемая вакуумным выключателем; зарядное устройство отдельно.
• Обратные клапаны для сохранения вакуума в случае обрыва трубопровода или потери вакуума.
• Скользящий запорный клапан ON/OFF с фиксацией во избежание случайного отпускания.
• Соответствует Директиве по машинам ЕС для получения маркировки CE.

Питание / Генерация вакуума
Вакуум может генерироваться электровакуумным насосом или вакуумным генератором типа Вентури, приводимым в действие сжатым воздухом. Типичная комплектация включает электровакуумный насос, соединительный трубопровод и присоску. Варианты: насосы на однофазном или постоянном токе (для установки на погрузчиках или гидравлических кранах) и двигатели внутреннего сгорания для специальных задач.

Конфигурации и модели
Доступные варианты включают OMNIA 300, OMNIA 300/AC, OMNIA 400 и OMNIA 800. Для специфических требований возможна разработка специальных конфигураций.

Загрузки
Технические характеристики, конфигурации моделей и инструкции по установке доступны для загрузки.

Технические характеристики

• Наименование: OMNIA (гибкая вакуумная присоска).
• Диапазон грузоподъемности: 100–800 кг (в зависимости от модели).
• Подходит для: сегменты колонн, цилиндрические оболочки, вогнутые и выпуклые формы; совместима с различной отделкой поверхности.
• Материалы: легкие сплавы, оцинкованная сталь, литой алюминиевый донный элемент, композитные материалы для присоски.
• Уплотнение: гибкое резиновое уплотнение, быстро заменяемое.
• Наклон: 0°–90° для горизонтальной и вертикальной обработки.
• Ось поворота: рядом с присоской.
• Рукоять: регулируемый угол наклона.
• Сигнализация вакуума: съемная, перезаряжаемая, с зуммером и индикаторами, активируется вакуумным выключателем; зарядное отдельное.
• Клапаны безопасности: обратные клапаны для поддержания вакуума при обрыве трубопровода или потере вакуума.
• Клапан управления: скользящий ON/OFF с запорным устройством.
• Генерация вакуума: электрический насос или Вентури; варианты однофазных, с приводом от постоянного тока или двигателей внутреннего сгорания.
• Соответствие: Директива по машинам CE (ЕС).
