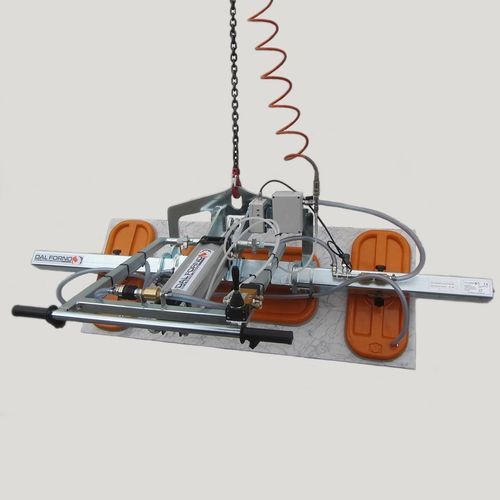

Вакуумная траверса для металлической обшивки VL series

для стеклянной пластиныдля плоских деталейдля каменных плит

Обзор
Вакуумный захват для камня, предназначенный для работы с твердыми непористыми плоскими материалами, такими как панели из мрамора и гранита, плитка, планки, ступени, небольшие плиты, металлические листы и оконное стекло. Компактная конструкция, пригодная для непрерывного промышленного использования.

Серия и грузоподъемность
Серия VL
Грузоподъемность: 400–1200 кг

Ключевые преимущества
Продвинутая вакуумная система с компактным пневматическим наклоном и настраиваемым расположением присосок для точного и безопасного подъема.

Безопасность и уплотнение
Оснащен встроенным вакуумным накопителем и защитными устройствами, включая звуковую и световую сигнализацию, активируемую вакуумным выключателем. Резиновое уплотнение разработано для захвата различных поверхностных обработок (полированная, шлифованная, пламенная, бучардированная, пескоструйная, необработанная и т.д.).

Конфигурации присосок

• Доступны различные конфигурации присосок для соответствия требованиям погрузочно-разгрузочных работ; данный агрегат поставляется в трёхприсосной компоновке.

Принцип работы и варианты питания
Вакуум может создаваться электрическим вакуумным насосом или генератором Вентури на сжатом воздухе. Типичная комплектация: электрический вакуумный насос + соединительный шланг + вакуумная присоска. Насосы доступны в вариантах однофазные, постоянного тока (для монтажа на погрузчик или гидравлический кран) или с двигателем внутреннего сгорания для специальных задач.

Особенности

• Изготовлен из легкосплавных компонентов и оцинкованной стали; днище присоски — алюминиевое литье для защиты от коррозии.
• Быстрая замена уплотнительного резинового кольца.
• Наклон от 0° до 90° для горизонтальной и вертикальной работы.
• Ось поворота расположена близко к присоске для упрощения вертикального позиционирования.
• Регулируемый угол наклона рукояти управления.
• Съемная перезаряжаемая сигнализация утечки вакуума с зуммером и индикаторными лампами, активируемая вакуумным выключателем; отдельное зарядное устройство.
• Обратные клапаны для сохранения вакуума при повреждении шланга или потере вакуума.
• Скользящий ON/OFF клапан с блокирующим устройством для предотвращения случайного сброса.
• Разработан и изготовлен в соответствии с Директивой по машинам ЕС (CE).

Применение
Предназначен для безопасного подъема и точной установки каменных панелей (мрамор, гранит), плитки, небольших плит, металлических листов и стекла в промышленных и строительных условиях.

Технические характеристики

• Серия: VL
• Диапазон грузоподъемности: 400 - 1200 кг
• Диапазон наклона: 0° до 90°
• Вакуумная безопасность: встроенный вакуумный накопитель и звуковая/световая сигнализация
• Уплотнение: гибкое, долговечное резиновое уплотнение для различных поверхностей
• Материалы: компоненты из легкого сплава, оцинкованная сталь, присоски из алюминиевого литья
• Сигнализация: съемная перезаряжаемая сигнализация утечки вакуума с зуммером и индикаторными лампами; активируется вакуумным выключателем; отдельное зарядное устройство
• Клапаны: обратные клапаны для удержания вакуума при повреждении шланга/потере вакуума
• Управляющий клапан: ON/OFF скользящий клапан с блокировкой
• Варианты питания: электрический вакуумный насос или Вентури-генератор на сжатом воздухе; насосы доступны в однофазных, DC и с ДВС вариантах
• Соответствие: Директива по машинам ЕС (CE)
