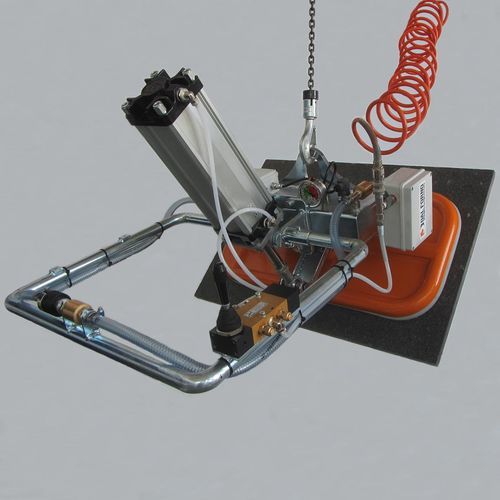

Вакуумная траверса для стеклянной пластины M series

для плоских деталейдля листового металладля пластин

Обзор продукта
Быстрое и простое в обращении устройство для подъёма, рассчитанное на непрерывную и интенсивную работу под крюком. Компактная конструкция с вакуумным ресивером, вакуумметром и встроенными средствами безопасности — звуковой и световой сигнализацией. Гибкое износостойкое резиновое уплотнение обеспечивает захват материалов с различной отделкой поверхности (черновая, полированная, шлифованная, обожжённая, чеканная, пескоструйная и т.д.).

Применение
Подходит для подъёма цельных непористых плоских материалов: панели по размерам, плитка, полосы, ступени, малые плиты, металлические листы, оконное стекло.

Особенности

• Изготовлен из лёгких сплавов и оцинкованной стали; литая алюминиевая подошва для антикоррозионных свойств
• Быстрая и простая замена резинового уплотнительного кольца
• Пневматический наклон 0°–90° для подъёма и установки в горизонтальном и вертикальном положениях
• Ось поворота расположена близко к подошве для облегчения вертикального позиционирования
• Регулируемый угол наклона рукояти для удобства оператора и контроля
• Съёмная перезаряжаемая сигнализация утечки вакуума с зуммером и сигнальными лампами, активируемая вакуумным выключателем; отдельное зарядное устройство
• Обратные клапаны для сохранения вакуума при порезе шланга или потере источника вакуума
• Сдвижной клапан ON/OFF с замком для предотвращения случайного отпускания
• Соответствует Директиве ЕС по машинам (маркировка CE)

Варианты питания
Вакуум создаётся электрическим вакуумным насосом или вакуум-генератором на сжатом воздухе (Вентури). Типичная комплектация: электрический вакуумный насос + соединительный шланг + вакуумная присоска. По запросу возможна поставка насосов с однофазными, постоянными (DC) электродвигателями для установки на автопогрузчики и гидравлические краны или с двигателями внутреннего сгорания. Возможна индивидуальная комплектация под требования заказчика.

Доступные документы
Для данного изделия доступны технические паспорта, схемы конфигурации присосок и инструкции по монтажу/эксплуатации.

Технические характеристики

• Серия: M series
• Грузоподъёмность: 100–3000 кг (в зависимости от модели)
• Подходящие материалы: панели, плитка, плиты, металлические листы, стекло — цельные непористые поверхности
• Конструкция: лёгкие сплавы и оцинкованная сталь; литая алюминиевая подошва
• Уплотнение: гибкое, износостойкое резиновое уплотнение для различных отделок
• Наклон: пневматический 0°–90°
• Ось поворота: близко к подошве для облегчения вертикального позиционирования
• Ручка: регулируемый угол наклона
• Безопасность: вакуумный резервуар; вакуумметр; съёмная перезаряжаемая сигнализация с зуммером и лампами; обратные клапаны; сдвижной клапан ON/OFF с блокировкой
• Питание/генерация вакуума: электрический вакуумный насос или Вентури на сжатом воздухе; опции однофазные, DC или двигатели внутреннего сгорания
• Стандарты: Директива ЕС по машинам (CE)
• Примерные модели: M 3570/AC/P, M 5085/AC/P
