Вакуумная траверса для стеклянной пластины L series

для плоских деталейдля листового металладля пластин

Обзор

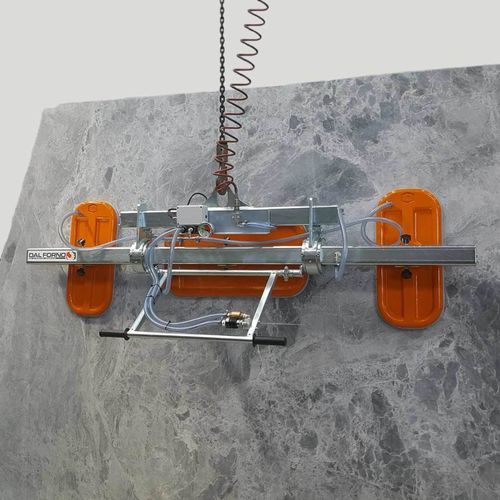

Вакуумный подъёмник с тремя присосками. Грузоподъёмность: 500–1500 кг. Подходит для подъёма плотных, непористых материалов с плоской поверхностью, таких как панели по размерам, плитка, полосы, ступени, небольшие плиты, металлические листы и оконное стекло.

Описание
Быстрое и простое в обращении устройство с компактной и прочной конструкцией, предназначенное для продолжительной и тяжёлой эксплуатации. Идеально в качестве устройства подъёма под крюком и дополнения к подъёмному оборудованию. Оснащено вакуумным резервуаром, средствами безопасности с звуковой и световой сигнализацией и вакуумметром. Гибкое резиновое уплотнение обеспечивает надёжный захват различных видов поверхностей (сырой, шлифованный, отполированный, огненная обработка, ковка, пескоструйка).

Особенности

• Изготовлено из лёгких сплавов и оцинкованной стали; литой алюминиевый присосок — долговечный и стойкий к коррозии.
• Быстрая и простая замена резинового уплотнительного кольца.
• Ручное наклонение от 0° до 90° для подъёма и установки материалов в горизонтальном и вертикальном положениях.
• Ось поворота расположена близко к присосу для облегчения вертикального позиционирования.
• Регулируемый угол наклона рукояти для маневрирования.
• Перезаряжаемая сигнализация утечки вакуума с зуммером и сигнальными лампами, активируемая вакуумным выключателем; включает отдельное зарядное устройство для аккумулятора.
• Обратные клапаны сохраняют вакуум при разрыве трубопровода или потере вакуума.
• Скользящий запорный кран ON/OFF с фиксатором для предотвращения случайного открытия.
• Соответствует Директиве по машинам ЕС (маркировка CE).

Питание / Варианты создания вакуума
Вакуум может создаваться электрическим вакуумным насосом или вакуум-генератором Venturi, питаемым сжатым воздухом. Типичная конфигурация: электрический вакуумный насос + соединительный трубопровод + вакуумный присос. Для специальных применений могут поставляться насосы с однофазными или постоянного тока моторами (для установки на погрузчики и гидравлические краны) либо с двигателями внутреннего сгорания.

Доступные конфигурации и аксессуары
Доступны различные конфигурации присосок для адаптации подъёмника к специфическим формам и материалам. По запросу возможны изготовление на заказ и варианты с пневматическим наклоном.

Технические характеристики

• Серия / семейство моделей: L series.
• Диапазон грузоподъёмности: 500–1500 кг.
• Подходящие материалы: плотные, непористые, плоские поверхности (панели, плитка, плиты, металлические листы, стекло, ступени, полосы).
• Материалы конструкции: компоненты из лёгких сплавов и оцинкованной стали; литой алюминиевый присос.
• Резиновое уплотнение: гибкое, долговечное; подходит для различных отделок поверхности (сырой, полированный, шлифованный, огненная обработка, ковка, пескоструйка).
• Наклонение: 0°–90° для горизонтальной и вертикальной обработки.
• Поворот: ось расположена близко к присосу для облегчения вертикального размещения.
• Рукоять: регулируемый наклон для маневрирования.
• Безопасность: вакуумный резервуар; звуковые и визуальные сигналы; вакуумметр; перезаряжаемая сигнализация утечки вакуума с зуммером и сигнальными лампами; обратные клапаны; скользящий ON/OFF клапан с фиксацией.
• Источники вакуума: электрический вакуумный насос; Venturi-генератор на сжатом воздухе; опциональные насосы однофазные, постоянного тока или с ДВС.
