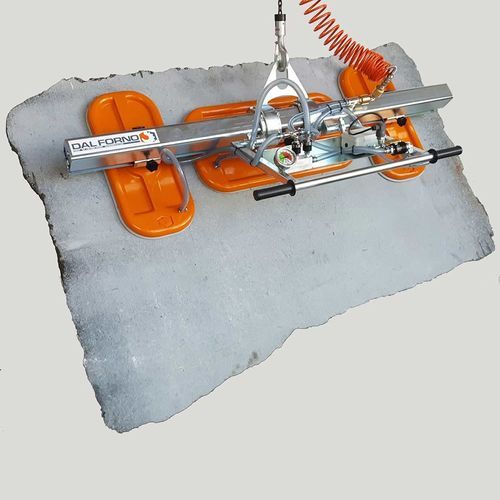

Вакуумная траверса для металлической обшивки S series

для стеклянной пластиныдля плоских деталейдля пластин

Обзор продукта
Вакуумный захват с тремя присосками. Грузоподъёмность: 370–1500 кг. Подходит для подъёма твёрдых непористых материалов с ровной поверхностью: панели под размер, плитка, полосы, лестницы, небольшие плиты, металлические листы и оконное стекло.

Конструкция и безопасность
Быстрое и простое в обращении устройство, компактной и прочной конструкции, предназначенное для непрерывной и интенсивной эксплуатации. Подвесное устройство под крюк, дополнение к подъёмному оборудованию. Оснащено вакуумным ресивером, встроенными средствами безопасности с акустической и световой сигнализацией и вакуумметром. Отличительное резиновое уплотнение гибкое и износостойкое, обеспечивает захват материалов с различной отделкой поверхности (сырая, полированная, шлифованная, пламенная, молотая, пескоструйная и т. д.).

Особенности

• Изготовлено из легкосплавных материалов и оцинкованной стали; литые алюминиевые присоски для долговечности и коррозионной стойкости
• Быстрая и простая замена резинового уплотнительного кольца
• Ручной наклон от 0° до 90° для подъёма и укладки материалов в горизонтальном и вертикальном положениях
• Ось поворота расположена близко к присоске для облегчения вертикального позиционирования
• Регулируемый угол наклона рукояти управления
• Съёмная, перезаряжаемая сигнализация утечки вакуума со звуковым сигналом и индикаторами, активируемая вакуумным выключателем; отдельное зарядное устройство
• Обратные клапаны для сохранения вакуума при повреждении трубопровода или потере вакуума
• Скользящий клапан ON/OFF с фиксатором для предотвращения случайного сброса
• Соответствует Директиве по машинам ЕС для маркировки CE

Варианты питания
Вакуум создаётся электрическим насосом или вакуум-генератором на сжатом воздухе (Вентури). Блок обычно состоит из электрического вакуумного насоса, соединительной трубы и вакуумной присоски. Насос следует размещать рядом с рабочим местом. Для специальных применений могут поставляться насосы с однофазными или постоянного тока двигателями (для установки на погрузчик или гидравлический кран) либо с двигателями внутреннего сгорания.

Загрузки
Технические данные и инструкции по установке доступны для загрузки.

Характеристики / Технические спецификации

• Серия: S series (три присоски)
• Диапазон грузоподъёмности: 370–1500 кг
• Подходящие материалы: непористые материалы с ровной поверхностью (панели, плитка, полосы, лестницы, небольшие плиты, металлические листы, оконное стекло)
• Материалы конструкции: легкие сплавы и оцинкованная сталь; литая алюминиевая присоска
• Уплотнение: гибкое резиновое уплотнение, пригодное для различных отделок, сменное
• Наклон: ручной наклон 0°–90°
• Поворот: ось поворота близко к присоске для упрощения вертикального позиционирования
• Рукоять: регулируемый угол наклона рукояти управления
• Сигнализация: съёмная перезаряжаемая сигнализация утечки вакуума со звуковым сигналом и индикаторами; отдельное зарядное устройство
• Клапаны: обратные клапаны для поддержания вакуума при разрыве трубопровода/потере вакуума
• Управление: скользящий клапан ON/OFF с фиксатором против случайного срабатывания
• Стандарты: соответствует Директиве по машинам ЕС (CE)
