Вакуумная траверса для стеклянной пластины S series

для плоских деталейдля листового металладля пластин

Обзор

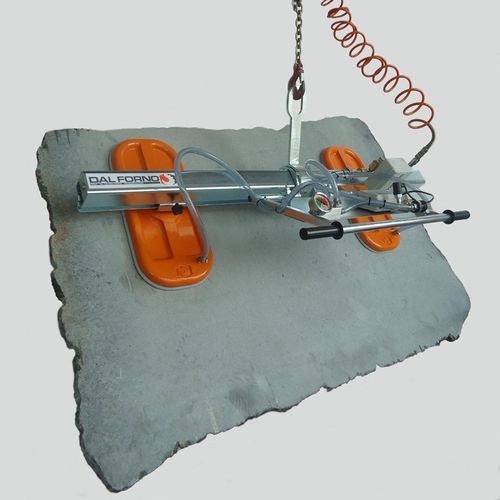

Вакуумный захват серии S с двумя присосками и ручным наклоном. Грузоподъёмность: 250–1000 кг. Предназначен для подъёма сплошных непористых материалов с ровной поверхностью, таких как панели на размер, плитка, полосы, ступени, небольшие плиты, металлические листы и оконное стекло.

Общее описание
Компактная прочная конструкция для непрерывной промышленной эксплуатации. Предназначен как грузозахватное устройство под крюком для дополнения кранов и вилочных погрузчиков. Оснащён вакуумным резервуаром, средствами безопасности с акустической и световой сигнализацией и вакуумметром. Гибкое долговечное резиновое уплотнение обеспечивает захват при различных видах обработки поверхности (черновая, полированная, шлифованная, термическая обработка, долблёная, пескоструйная и т.д.).

Особенности

• Изготовлен из лёгких сплавов и оцинкованной стали; литые алюминиевые пластины для коррозионной стойкости.
• Быстрая и простая замена резинового уплотнительного кольца.
• Диапазон наклона вручную 0°–90° для работы в горизонтальном и вертикальном положениях.
• Ось поворота расположена близко к присоске для облегчения вертикального позиционирования.
• Регулируемый угол наклона рукояти управления.
• Съёмная перезаряжаемая сигнализация утечки вакуума с зуммером и сигнальными лампами, активируемая вакуумным выключателем; отдельное зарядное устройство в комплекте.
• Обратные клапаны для удержания вакуума в случае повреждения трубопроводов или потери питания.
• Скользящий клапан ON/OFF с фиксатором для предотвращения случайного освобождения.
• Изготовлен в соответствии с Директивой по машинам для получения маркировки CE.

Варианты питания и генерация вакуума
Вакуум может генерироваться электрическим насосом или вакуум-генератором Вентури (сжатый воздух). Типовая конфигурация: электрический вакуумный насос + соединительный шланг + присоски. Для специальных применений доступны насосы с однофазными или постоянного тока двигателями (для установки на погрузчиков и гидравлических кранов) или с двигателями внутреннего сгорания.

Загрузки
Технические данные и инструкции по эксплуатации доступны для скачивания в формате PDF.

Технические характеристики

• Серия: серия S (конфигурация с двумя присосками)
• Диапазон грузоподъёмности: 250 кг до 1000 кг
• Подходящие материалы: плотные непористые материалы с ровной поверхностью (панели, плитка, полосы, ступени, небольшие плиты, металлические листы, стекло)
• Материалы конструкции: лёгкие сплавы, оцинкованная сталь; литые алюминиевые пластины
• Уплотнение: заменяемое гибкое резиновое кольцо
• Наклон: ручной 0°–90°
• Безопасность: вакуумный резервуар, вакуумметр, акустическая и световая сигнализация, обратные клапаны, запираемый ON/OFF клапан
• Сигнализация: съёмная перезаряжаемая сигнализация утечки вакуума с зуммером и индикаторами; отдельное зарядное устройство
• Питание: электрические насосы или генераторы Вентури; опции с DC или двигателями внутреннего сгорания
• Соответствие: Директива по машинам CE
