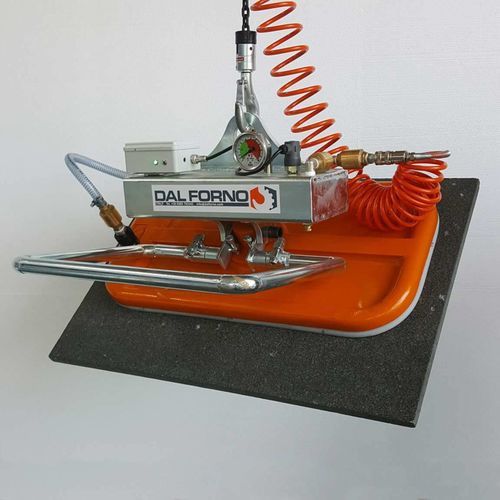

Вакуумная траверса для листового металла M series

для бетонной пластиныдля каменных плитдля мрамора

Обзор
Этот вакуумный подъемник с одной присоской предназначен для подъёма плотных материалов: мрамора, гранита, бетона, огнеупорных изделий и композитных панелей, а также подходит для листового металла и других пластинчатых материалов. Компактная конструкция для непрерывной промышленной эксплуатации; эластичное сменное резиновое уплотнение адаптируется к различным поверхностям. Встроенные устройства безопасности и эргономичное управление обеспечивают надёжное удержание груза и защиту оператора.

Применение

• Натуральный камень: мрамор, гранит
• Бетон и огнеупорные элементы
• Композитные панели и облицовка
• Листовой металл и другие пластины

Ключевые характеристики

• Диапазон грузоподъёмности: 100–3000 кг
• Конструкция с одной присоской
• Ручной наклон 0°–90° (имеется пневматическая опция)
• Детали из лёгких сплавов, оцинкованная стальная рама, присоска из алюминиевого литья
• Быстрая и простая замена резинового уплотнительного кольца
• Ось поворота близко к присоске для удобства вертикального позиционирования
• Регулируемый угол рукоятки для эргономики
• Съёмная перезаряжаемая сигнализация утечки вакуума со звуковым и световым оповещением; зарядное устройство в комплекте
• Обратные клапаны для сохранения вакуума при обрыве трубопроводов
• Скользящий ON/OFF клапан с блокировкой для предотвращения случайного сброса
• Соответствует Директиве по машинам CE

Генерация вакуума и варианты питания
Вакуум может создаваться электрическим вакуумным насосом или вакуум-генератором типа Вентури, работающим на сжатом воздухе. Типовая конфигурация: вакуумный насос + соединительный трубопровод + присоска. Насосы доступны в однофазном исполнении, с двигателями постоянного тока (для установки на погрузчики или гидравлические краны) или с двигателями внутреннего сгорания для специальных применений. Доступны различные конфигурации в зависимости от рабочих задач.

Примечания
По запросу возможны модифицированные конфигурации и специальные исполнения. Предназначен для тяжёлой промышленной эксплуатации, требующей надёжного захвата плотных материалов.

Технические характеристики

• Грузоподъёмность: 100 ÷ 3000 кг
• Наклон: ручной 0°–90° (пневматическая опция)
• Материалы: лёгкие сплавы, оцинкованная сталь, присоска из алюминиевого литья
• Уплотнение: сменное эластичное резиновое кольцо, подходящее для всех видов поверхности
• Безопасность: вакуумный бак, встроенные защитные устройства, звуковая и световая сигнализация, вакуумметр
• Сохранение вакуума: обратные клапаны
• Управление: ON/OFF скользящий клапан с блокировкой
• Сигнализация: съёмная перезаряжаемая сигнализация утечки вакуума со звуковым и световым оповещением; зарядное устройство в комплекте
• Источники вакуума: электрический вакуумный насос, Вентури-генератор на сжатом воздухе; варианты насосов: однофазный, DC, двигатель внутреннего сгорания
• Стандарты: соответствие Директиве по машинам CE
