Вакуумная траверса для металлической обшивки X series

для стеклянной пластиныдля плоских деталейдля пластин

Обзор продукта

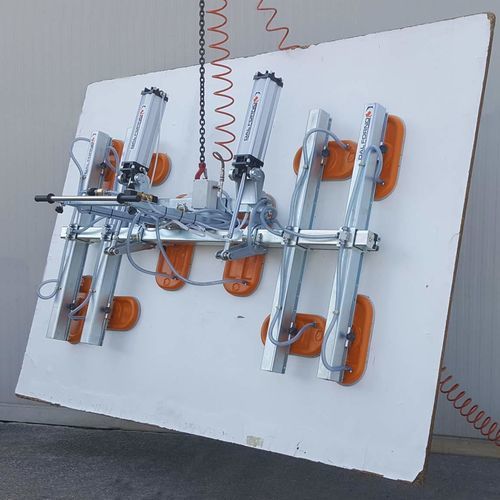

Вакуумный захват на десяти присосках X Series C для подъёма плоских непористых твёрдых материалов с пневматическим наклоном от 0° до 90°.

Серия и грузоподъёмность
X Series C — грузоподъёмность: 500–1500 кг.

Применения
Подходит для подъёма непористых материалов с плоской поверхностью: панели, обрезанные по размеру, плитка, планки, ступени, небольшие плиты, металлические листы, оконное стекло и витринное остекление.

Общее описание
Компактный прочный узел для подвесной подъёмной техники, рассчитанный на непрерывную и тяжёлую эксплуатацию. Оснащён вакуумным резервуаром, вакуумметром и средствами безопасности с акустической и световой сигнализацией. Гибкое долговечное резиновое уплотнение обеспечивает надёжный захват при различных видах отделки поверхности (чёрновая, полированная, шлифованная, обожжённая, молотковая, пескоструйная и т.д.).

Особенности

• manufactured with light alloy materials and galvanized steel, aluminum casting pad — устойчив к коррозии;
• быстрая и простая замена резинового уплотнительного кольца;
• наклон 0°–90° для горизонтальной и вертикальной (в стоячем положении) обработки;
• ось поворота расположена близко к присоске для облегчения вертикального позиционирования;
• регулируемый угол наклона рукояти управления;
• съёмная перезаряжаемая сигнализация утечки вакуума с зуммером и сигнальными лампами, срабатывающая от вакуумного выключателя; отдельное зарядное устройство;
• обратные клапаны для сохранения вакуума в случае разрыва трубопровода или потери вакуума;
• скользящий клапан ON/OFF с запорным устройством для предотвращения случайного срабатывания;
• спроектирован в соответствии с Директивой по машиностроению ЕС (CE).

Варианты питания
Вакуум может создаваться электрическим вакуумным насосом или вакуумным генератором на сжатом воздухе (Вентури). Типичная комплектация: электрический вакуумный насос + соединительный шланг + вакуумный присос. Электрические насосы могут поставляться в однофазном исполнении, с DC-двигателями (для установки на погрузчики и гидравлические краны) либо с двигателями внутреннего сгорания для специальных применений.

Загрузки
Технические данные и инструкции по эксплуатации доступны для загрузки в формате PDF.

Технические характеристики

• Грузоподъёмность: 500–1500 кг
• Конфигурация присосок: десять присосок (многоточечный захват)
• Материалы: лёгкий сплав, оцинкованная сталь, литые алюминиевые присоски
• Уплотнение: гибкое долговечное резиновое уплотнение, пригодное для различных отделок
• Наклон: 0°–90° (горизонтальная и вертикальная обработка)
• Ось поворота: близко к присоске для вертикального позиционирования
• Управление: регулируемая рукоять; скользящий клапан ON/OFF с запорным устройством
• Безопасность: вакуумный резервуар; съёмная перезаряжаемая сигнализация утечки вакуума с зуммером и индикаторами; вакуумметр; обратные клапаны
• Нормы: соответствует Директиве по машиностроению CE
• Типичная комплектация: электрический вакуумный насос (однофазный, DC или с ДВС), соединительный шланг
