Вакуумная траверса для металлической обшивки X series

для стеклянной пластиныдля плоских деталейдля пластин

Обзор продукта

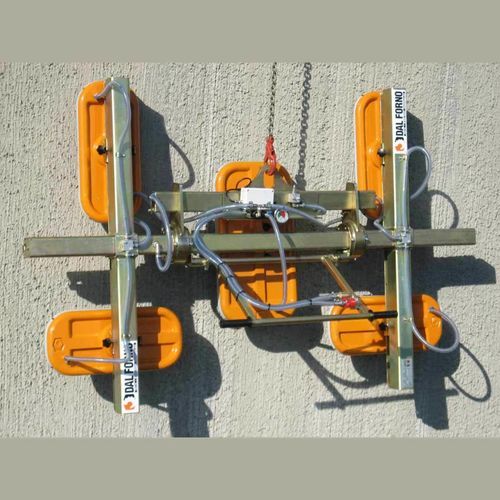

X series | ручной наклон — Вакуумный захват на 5 присосок. Грузоподъемность: 500–1500 кг. Предназначен для подъема твердых непористых материалов с плоской поверхностью: листы размерами по заданию, плитка, планки, ступени, небольшие плиты, металлические пластины, оконное стекло.

Общее описание
Компактный и прочный подкрюковой подъемный блок, рассчитанный на непрерывную и интенсивную эксплуатацию. Оснащен вакуумным ресивером и встроенными средствами безопасности: звуковой и световой сигнализацией и вакуумметром. Гибкое резиновое уплотнение обеспечивает надежный захват при различных обработках поверхности (черновая, полированная, шлифованная, огневой эффект, зубчатая обработка, пескоструйная и т.д.).

Особенности

• Изготовлен с применением легкосплавных компонентов и оцинкованной стали; литые алюминиевые площадки — долговечны и устойчивы к коррозии.
• Быстрая и простая замена резинового уплотнительного кольца.
• Ручной наклон регулируется от 0° до 90° для подъема и установки в горизонтальном и вертикальном положении.
• Ось поворота расположена близко к присоску для облегчения вертикальной установки.
• Регулируемый угол наклона рукояти для удобства оператора.
• Съёмная перезаряжаемая сигнализация утечки вакуума с зуммером и индикаторами, активируемая вакуумным выключателем; включает отдельное зарядное устройство.
• Обратные клапаны сохраняют вакуум при повреждении трубопроводов или потере вакуума.
• Слайдовый кран ON/OFF с блокировкой против случайного отпускания.
• Разработано в соответствии с Директивой по машинам CE.

Варианты питания
Вакуум генерируется электрическим насосом или вакуум‑генератором на сжатом воздухе (Venturi). Типичная комплектация включает электрический вакуумный насос, соединительный шланг и присоски. Для специальных применений могут поставляться насосы с однофазными, постоянного тока (для установки на погрузчиках и гидравлических кранах) или двигателями внутреннего сгорания.

Технические характеристики

• Серия: X series (вакуумный захват на 5 присосок)
• Диапазон грузоподъемности: 500–1500 кг
• Конфигурация присосок: пять присосок
• Наклон: ручной, 0°–90°
• Материалы: легкосплавные компоненты, оцинкованная сталь, литые алюминиевые площадки
• Уплотнение: гибкое, прочное резиновое уплотнение; быстро заменяемое кольцо
• Вакуумная система: ресивер встроен; варианты электронасоса или генератора Venturi
• Безопасность: звуковая и световая сигнализация, вакуумметр, съёмная перезаряжаемая сигнализация, обратные клапаны, ON/OFF кран с блокировкой
• Рукоять: регулируемый наклон; ось поворота возле присоска
• Стандарты: соответствует Директиве по машинам CE
