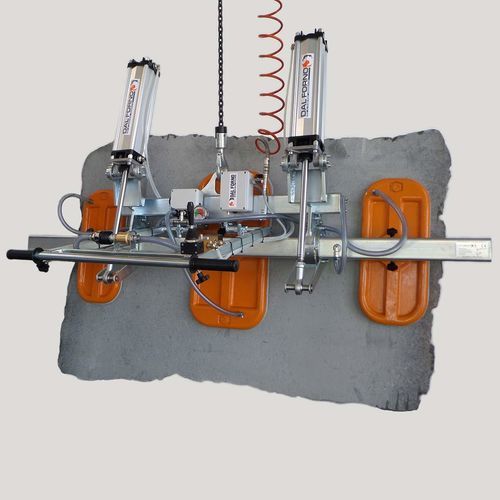

Вакуумная траверса для стеклянной пластины L series

для плоских деталейдля листового металладля пластин

Обзор продукта
Грузоподъёмность: 500–1500 кг.
Предназначен для подъёма непористых твёрдых материалов с плоской поверхностью: панели по размеру, плитка, полосы, небольшие плиты, металлические листы, оконное стекло.

Общее описание
Компактный, прочный захват под крюк, рассчитанный на непрерывную и интенсивную эксплуатацию. Оснащён вакуумным резервуаром, вакуумметром и встроенными средствами безопасности (звуковая и световая сигнализация). Гибкое резиновое уплотнение обеспечивает надёжный захват различных видов поверхностей (черновая, полированная, отшлифованная, пламенная обработка, теснение, пескоструйная обработка и т.д.). Пневматический наклон обеспечивает работу в горизонтальном и вертикальном положениях.

Особенности

• Конструкция: легкий сплав и оцинкованная сталь; литая алюминиевая подошва для стойкости к коррозии
• Быстрая замена резинового уплотнительного кольца
• Диапазон наклона 0°–90° для подъёма и укладки в горизонтальном и вертикальном положениях
• Ось поворота близко к присоске для облегчения вертикального позиционирования
• Регулируемый угол наклона рукояти управления
• Съёмная перезаряжаемая сигнализация утечки вакуума с зуммером и сигнальными лампами, активируемая вакуумным переключателем; зарядное устройство поставляется отдельно
• Обратные клапаны для поддержания вакуума при повреждении труб или потере вакуума
• Скользящий клапан ON/OFF с запирающим устройством для предотвращения случайного отпадания
• Соответствует Директиве по машинам ЕС (CE)

Варианты подачи
Вакуум может генерироваться электрическим насосом или вакуум-генератором сжатого воздуха (Вентури). Типовая комплектация: электрический вакуумный насос + соединительный шланг + вакуумная присоска. Для специальных применений доступны насосы с однофазными моторами, двигателями постоянного тока (для погрузчиков/гидравлических кранов) или двигателями внутреннего сгорания.

Примечания
Доступны различные конфигурации и индивидуальные решения под конкретные задачи. По запросу возможны специальные версии — например, трёхприсосные подъёмники с ручным наклоном и другие модели на заказ.

Технические характеристики

• Серия: серия L
• Диапазон грузоподъёмности: 500–1500 кг
• Подходящие материалы: непористые твёрдые материалы с плоской поверхностью (панели, плитка, полосы, небольшие плиты, металлические листы, оконное стекло)
• Материалы конструкции: лёгкий сплав, оцинкованная сталь, литая алюминиевая подошва
• Наклон: пневматический, 0°–90°
• Вакуумная система: резервуар и вакуумметр
• Системы безопасности: звуковая и световая сигнализация; съёмный перезаряжаемый блок сигнализации
• Клапаны: обратные клапаны для удержания вакуума; ON/OFF слайд-клапан с запиранием
• Уплотнение: гибкое, заменяемое резиновое уплотнительное кольцо
• Обслуживание: быстрая замена уплотнительного кольца
• Стандарты: соответствие Директиве машин ЕС (CE)
