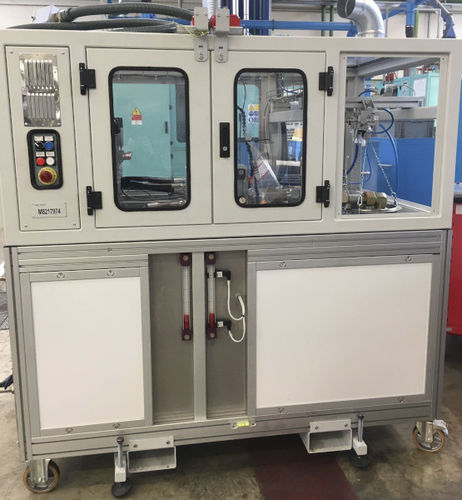

Тележка B_222861 оборудована для испытания насоса RACER
Для своей работы тележка дополняет другие существующие испытательные стенды, с которыми она сопрягается гидравлически и электрически.
На тележке проводятся испытания потока одноступенчатого смазочного насоса GBx RACER.
Цикл испытаний полностью управляется компьютерами, расположенными на основных стендах, и периодически требует подтверждения от оператора.
Цель состоит в измерении производительности насоса и количества сливаемого им масла.
Тележка состоит из:
- испытательного отсека, в котором тестируемый компонент крепится к гидромотору, необходимому для его вращения, и к интерфейсу, имитирующему корпус ГБЦ;
- нижний отсек включает в себя всю гидравлику, необходимую для работы, а также для управления пассивной гидравлической нагрузкой (функциональный тест под нагрузкой).
Внешняя по отношению к стенду консоль обеспечивает полное управление, а также съемку и регистрацию функциональных параметров.
ТЕХНИЧЕСКИЕ ДАННЫЕ
- Масло: MIL-L-23699
- Емкость: 50 л
- Температура: 15° ÷ 130° C [± 3° C]
- Давление: 1000 кПа
- Расход: 0 ÷ 16 л/мин
- Линии измерения масла: 2
- Скорость вращения тестируемого насоса: 5085 об/мин
ОБОРУДОВАНИЕ
- Расходомер 1,7 ÷ 71,92 л/мин, точность ± 0,05 % f-s
- Преобразователи температуры PT100 (2), кл. B
- Преобразователи давления 0 ÷ 2000 кПаг [± 0,4
- Тензодатчик 0 ÷ 200 Н, C3
УСТРОЙСТВА БЕЗОПАСНОСТИ
- панели с блокировкой
- Блокировка корзины с нулевым потоком
- Кнопочные и аварийные модули
- Предохранительные реле давления
- Предохранительные термостаты
ИСТОЧНИКИ ПИТАНИЯ:
- Электрический 24 Вcc, 10 A
- Сжатый воздух 6 бар, ISO 8573-1:201 5:4:3
РАЗМЕРЫ И ВЕС:
- Д, Ш, В: 1750 x 920 x 1650 мм;
- вес сырья: ~ 250 кг
---
