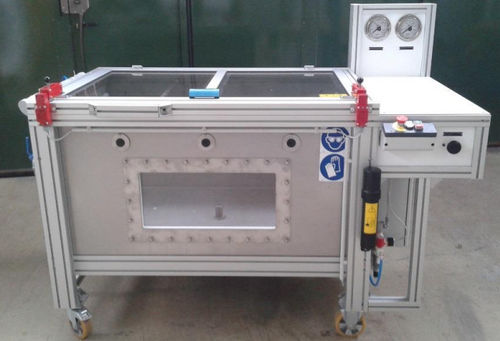

Испытательный стенд B_22765 предназначен для проверки утечек из:
- теплообменников
- Других аналогичных компонентов
В качестве жидкости для испытания используется сжатый воздух.
Образцы для испытаний помещаются в испытательный резервуар и погружаются в воду, после чего заполняются воздухом.
Оператор может дважды проверить ситуацию, глядя на пузырьки из окна или с панели управления.
Рабочий цикл машины следующий:
- Вставка образца для испытания в резервуар
- Заполнение резервуара водой
- Герметизация резервуара
- Установка испытательного давления или графика зависимости испытательного давления от времени
- Само испытание
- Испытание давлением: 4 бар (макс.);
- Преобразователь давления: f.s. 6 бар, cl 0,25%
- Или манометр (только визуальный контроль)
УСТРОЙСТВА БЕЗОПАСНОСТИ:
- Электрический контроль открытых дверей
- Блокировка открытых дверей
- Испытательная зона с металлическими крышками против выстрелов и утечек жидкости
- Аварийная кнопка
- Отключение испытания в случае отказа компонентов, утечки масла или
предупреждение испытательного стенда
ИСТОЧНИК ПИТАНИЯ:
- Электрический: 230 В~-50 Гц-600 Вт
- Воздух: 6 бар
- Вода: < 3,5 бар (подача)
---
