Испытательный стенд B_23201 предназначен для определения характеристик клапанов или других гидродинамических компонентов, используемых в аэрокосмической промышленности, используя в качестве жидкости смесь воды и гликоля.
Машина способна выполнять:
- испытания на поддержание потока и/или давления;
- испытание на прочность.
Используя специальную гидравлическую схему, эта машина способна генерировать цикл испытаний, состоящий из поддержания и контролируемых скачков давления в соответствии со следующими
стандартами:
SAEJ343 - ISO18869 - ISO1402 - PED.

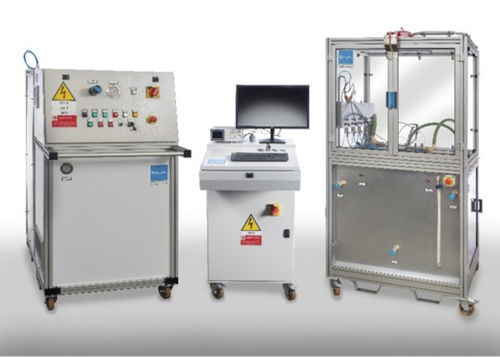

По сути, стенд состоит из трех тележек:
- Установки для создания потока;
- Блок испытания компонентов;
- Консоль DAS.
-
Все операции контролируются пультом управления, который также включает в себя систему сбора данных DAS и регистрации протоколов испытаний.
Система подключения состоит из двух (или более, по запросу) гибких подающих труб, по которым жидкость подается к испытываемому компоненту, и одной обратной
5 преобразователей относительного давления, 2 преобразователя дифференциального давления, 2 расходомера и 2 датчика температуры, с полученным сигналом, позволяют определить характерные кривые тестируемого компонента.
Испытательный стенд отвечает требованиям Industry 4.0 и позволяет
- взаимодействовать с внешним программным обеспечением для того, чтобы
получать информацию о состоянии стенда и выполнять операции контроля и управления им
- воспользоваться услугой удаленной помощи технических специалистов BAVA
- удаленно управлять стендом, совместимо с разрешениями корпоративной сети
---
