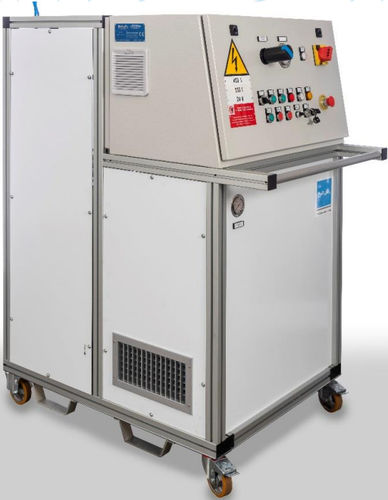

B_23074 испытательный стенд предназначен для установки и удержания давления в водо-гликолевых контурах, подверженных изменению температуры.
Система подключения состоит из 4 коллекторов для подключения 2 различных теплообменников.
Этапы работы:
- Подключите UUT к испытательному стенду:
- Промыть и выпустить воздух;
- Установите рабочее давление и время поддержания;
- Запуск, остановка и опорожнение контура.
- Давление: < 3,2 ± 0,1 бар
- Температура: -40 < T < 120 °C
- Время срабатывания: < 0,5 сек
- Стабильность: < 0,5 %
ОБОРУДОВАНИЕ:
- Преобразователь давления: 0 ÷ 6 бар ; кл. 0,25%
ЗАЩИТНЫЕ УСТРОЙСТВА:
- Блокировка открытых дверей
- Аварийная грибовидная кнопка
- Тестовое отключение при отказе компонентов, утечке масла или предупреждении испытательного стенда
- Предохранительный клапан избыточного давления
ЭЛЕКТРОПИТАНИЕ:
- Электрический: 230 В переменного тока-50 Гц-3 кВт
- Воздух: 6 бар
РАЗМЕРЫ И ВЕС:
- L, p, h (камера): 600 x 1200 x 1500 мм;
- сырьевая нагрузка: ~ 130 кг
ЦВЕТ:
- Стандартный серый 7035 / белый 9010
---
