Испытательный стенд вибрация B_22603

с управлением от компьютерадля коробки передачдля авиационной промышленности

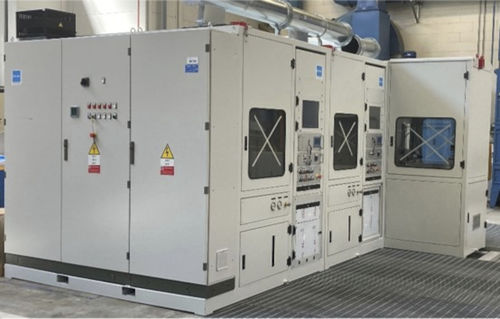

B_22603 мероприятия по стендовым испытаниям 3 типов редукторов вспомогательного оборудования вертолетов. Испытания проводятся вровень с редукторами во вращении, без нагрузки для RHAGB и LHAGB, в то время как к FAGB будет приложена небольшая нагрузка, чтобы избежать хлопанья редуктора. Он состоит из 4 независимых станций: - 3 для испытания АГБК во вращении и его вибрации; - 1 для защиты ингибирующим маслом в конце испытания. Каждая испытательная станция оснащена: - Испытательный отсек и масляный контур со специальным нагревателем; - Пульт регулировки и управления; - Система Wintek® для измерения наведенных вибраций; - ПК с сенсорным экраном, оснащенный системой управления. Испытательная станция, предназначенная для закрытого АГБ, также оснащена: - вихретоковым тормозом; - пилотируемый контроллер с драйвером Labview® Станция ингибирования имеет: - Испытательный отсек и масляная схема с выделенным нагревателем; - Пульт регулировки и управления; - манипулятор Dalmec® ТЕХНИЧЕСКИЕ ДАННЫЕ: - Масло: НАТО O-155 - Давление: 500 кПаг (макс.) - Расход: 5 ± 0,1 л/мин (макс.) - Температура: 120 ± 3° C (макс.) - Скорость вращения: 1900 об/мин L, R agb (макс.) 3100 об/мин F agb (макс.) ОБОРУДОВАНИЕ: - Расходомеры: 378,5 ÷ 3785 мл/мин, точность ± 0,25% f-s; - Преобразователи давления: 0 ÷ 600 кПаг, точность ± 0,4% к/с; - Преобразователи температуры: 0 ÷ 120° C, PT100 кл. AAA, 0 ÷ 240° C, tcK, ANSI MC96.1; - Спидометры: 0,034 ÷ 30 кГц; - Акселерометры: ± 5000 м/с2. УСТРОЙСТВА БЕЗОПАСНОСТИ: - Блокировка стенда выхлопной системы - Блокировка люка испытательного отсека - Аварийные кнопки - Автоматическое прерывание испытания в случае сильной вибрации, поломки, утечки компонентов или неисправности стенда; - Термостат перегрева
