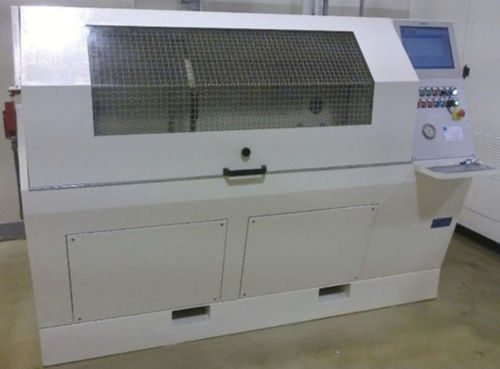

Испытательный стенд разрыва B_21472

для испытаний на разрывавтоматическийуправляемый с помощью ПК

Стенд Б_21472 предназначен для испытаний таких компонентов, как гибкие или жесткие трубы, фитинги, быстроразъемные соединения, клапаны, лучистые массы и т.п. Испытательной жидкостью является гидравлическое масло. Машина с различными опциями способна выполнять: - испытания на разрыв и/или выдерживание давления; - контрольный тест С помощью гидравлического контура машина генерирует испытательный цикл, состоящий из технического обслуживания и контролируемых рамп давления в соответствии со стандартами: SAEJ343 - DIN20024 - ISO18869 - ISO1402. Система соединения состоит из двух коллекторов, один из которых закреплен, а другой скользит по специальной направляющей, способной выдерживать напряжения, возникающие в результате испытаний на разрыв. Максимальное расстояние между соединениями коллектора: 1600 мм. Рабочий цикл машины выглядит следующим образом: • Настройка цикла давления с рампами и стационарными фазами с помощью; вставка пар точек (время-давление); • Фаза наполнения и деаэрации с визуальным индикатором расхода; • Поддержание давления; • Взрыв компонента. • Испытание под давлением: 3 ÷ 300 бар; • Расход: 10 л/мин; • Соединительный коллектор; • Датчик давления f.s. 400 бар, кл. 0,25% ф.с. • Невозможность запуска цикла при открытой дверце; • Электрозамок на двери; • Зона испытаний с металлическими крышками для поглощения ударов и утечек жидкости; • Тревожная кнопка. • Электропитание: 400 В переменного тока - 50 Гц - 20 кВт; • Сжатый воздух: 6 бар; • Промышленная охлаждающая вода: T≤ 20°C. • 3 200 х 1 600 х 1 700 мм (ш, ш, в); • Вес пустой скамьи около 1600 кг.
