Испытательный стенд B_23111 предназначен для проведения функциональных испытаний и построения графика зависимости усилия от времени на домкратах с сервоприводом для полетных поверхностей:
- Испытание на прочность: проверка узла на избыточное давление
- Нулевой поток: проверка гидравлики сервоклапана
- Функциональное испытание под нагрузкой
- Утечка в домкрате
- Обкатка домкрата
- Проверка положения датчика обратной связи

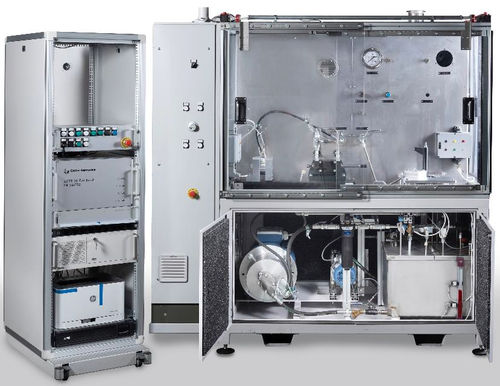

Верхний испытательный бокс с заблокированными дверями может содержать привод в двух положениях для проведения всех испытаний. Этапы испытаний полностью автоматизированы с помощью программного обеспечения; ПК управления
периодически запрашивает подтверждение оператора.
Нижний бокс включает в себя все гидравлическое оборудование, клапаны и счетчики для проведения испытаний, а также систему управления пассивной нагрузкой для функциональных испытаний.
Внешняя консоль позволяет полностью контролировать испытательный стенд и может отслеживать и хранить все данные, поступающие от датчиков. Система DAS основана на аппаратном обеспечении NI.
DATI TECNICI:
- МАСЛО: MIL H 5606
- объем: 60 л
- ТЕМПЕРАТУРА: 35°C [+/-5°C]
- ПОТОК: 0 ÷ 15 л/мин
- ЛИНИЯ ПОДАЧИ МАСЛА: 2
- РАБОЧЕЕ ДАВЛЕНИЕ: 300 бар
- ПРОБНОЕ ДАВЛЕНИЕ: 425 бар
ОБОРУДОВАНИЕ:
- расходомер 0,03 ÷ 40 л/мин
- ТЕМПЕРАТУРНЫЙ ЗОНД PT100 (1)
- Датчик давления 0 ÷ 45 МПа [+/-0,04
- нагрузочная ячейка 0 ÷ 500 кг
УСТРОЙСТВА БЕЗОПАСНОСТИ:
- Двери с блокировкой
- Аварийная кнопка и защитные модули
- Предохранительное реле давления
- Предохранительный термовыключатель
ЭЛЕКТРОПИТАНИЕ:
- Электрический: 15 кВт 400 В 3F+N+PE
- Воздух //
- Вода 3,5 бар / 1/2"
РАЗМЕРЫ И ВЕС:
- Д, Ш, В: 2000 x 1100 x 2000 мм;
- вес сырья: ~ 800 кг
ЦВЕТ:
- Стандартный серый RAL 7035.
ПРИМЕЧАНИЕ:
- по желанию заказчика;
---
