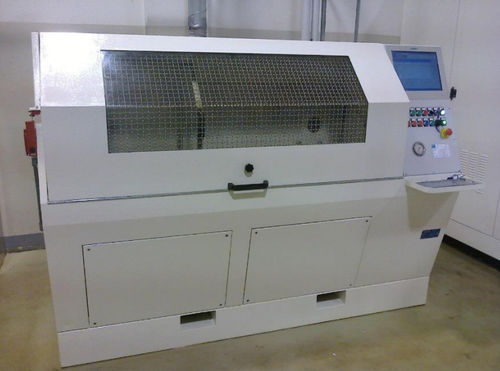

Испытательный стенд импульсного давления B_21764

автоматическийуправляемый с помощью ПКдля клапана

Испытательной жидкостью является гидравлическое масло. Рабочая схема включает импульсные ступени давления и промывку компонентов. Используя специальный гидравлический контур, испытательный стенд способен генерировать цикл испытаний, выполняемый путем обслуживания и контролируемых скачков давления (вверх и вниз) в соответствии со следующими требованиями: SAEJ343 - DIN20024 - ISO18869 - ISO1402. Система соединений состоит из двух коллекторов: одного фиксированного и другого скользящего по подходящей направляющей, способной выдержать нагрузки, возникающие при испытании на разрыв. Максимальное расстояние между соединениями коллекторов: 1600 мм. Рабочими этапами являются: - Цикл установления давления с рампами и стационарными ступенями путем вставки пар точек (время-давление). - Фаза заполнения и деаэрации с визуальной индикацией потока. - импульсные ступени давления и промывка компонентов. - Испытание давлением: от 5 до 100 бар; - Импульс квадратной волны: от 0,5 до 5 сек; - Максимальная температура: 120 °C. - Преобразователь давления: f.s. 150 бар, cl 0,25%
