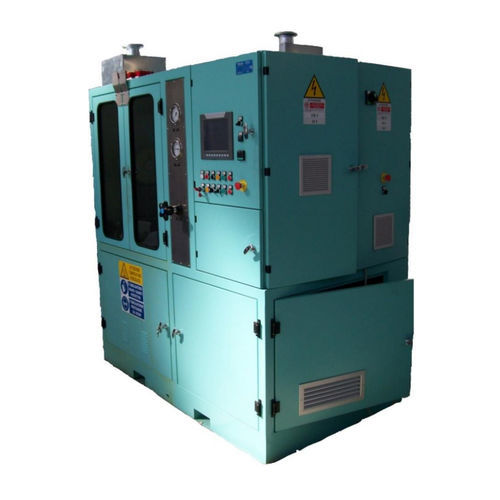

Стенд, предназначенный для испытания смазочных форсунок.
Стенд состоит из металлической конструкции с застекленными передними дверями, верхней части для установки испытываемых форсунок, нижней части для группы весов и резервуара для восстановления и кондиционирования жидкости.
Испытательный стенд дополнен пультом ДАС и электрической панелью. Консоль управления и сигнализации включает в себя все функции управления для проведения испытания.
- Жидкость: олифа MIL L 23699;
- Температура: 30 ÷ 120 °C;
- Давление: 1500 кПа;
- Расход: 25 л/мин;
- Время измерения: 0 ÷ 5 мин;
- Максимальное количество струй на сопло: < 8.
ОБОРУДОВАНИЕ:
- Давление: ф.с. 10 бар, кл. 0,05%;
- Расход: f.s. 25 л/мин, кл. 0,05%;
- Температура: зонд PT100, кл. AAA;
- Вес: 20 кг, точность кл. 0,05%.
УСТРОЙСТВА БЕЗОПАСНОСТИ:
- Блокировка стенда выхлопной системы;
- Блокировка люка испытательного отсека;
- Аварийная кнопка "Гриб";
- Автоматическое прерывание испытания в случае поломки,
утечки компонентов или неисправности стенда;
- Клапан максимального давления;
- Термостат максимальной температуры.
---
