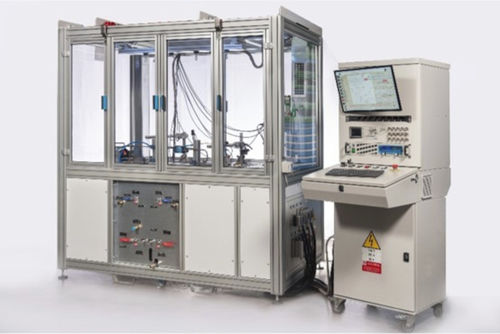

B_23034 стендовые испытания блоков подачи топлива (GAC) для дизельных и бензиновых двигателей
В частности, стенд должен обеспечивать проведение функциональных испытаний, связанных с электрическим топливным насосом и датчиком уровня
Что касается топливного насоса, данный стенд имеет возможность измерять гидравлические характеристики в виде расхода / давления и электрическую мощность, поглощаемую в виде тока / напряжения.
Что касается датчика уровня, то можно определить омическую характеристику в зависимости от высоты, принятой поплавком.
Стенд может работать с такими испытательными жидкостями, как
- Sepisol®
- Exxsol D60®;
- ISOPAR M NAPHTHA®.
Подаются насосы (LIN или PWM), при различной температуре для имитации рабочих условий.
Можно запустить насос с разной скоростью или с профилем скорости
Регистрируются расход, давление, температура, мощность и скорость.
С помощью панели ПК можно управлять:
- Расход, давление, температуру, мощность и скорость
- Время испытания и профиль этапов испытания
ТЕХНИЧЕСКИЕ ДАННЫЕ:
- Давление: 4 барг (макс.)
- Расход: 26 ± 2 л/мин (макс.)
- Температура: < 50 ± 2 °C (макс.)
ОБОРУДОВАНИЕ:
- Расходомеры: n° 3, DN8
0 ÷ 26 л/мин; точность ± 0,5% f-s
- Преобразователи давления: n° 3 родственные, 0 ÷ 12 барг,
точность ± 0,1% f-s;
- Преобразователи температуры: 0 ÷ 120 °C, PT100, кл. AAA
- Датчик тока: 0 ÷ 40 A, ± 10 V;
- Модуль датчика напряжения: ± 100 Vin, ± 10 Vout;
- Омметр: 0 ÷ 20 Ом
- Функциональный генератор: 0,1 ÷ 5 МГц, ± 20 ppm, 1 kΩ
- Источник питания: 0 ÷ 80 В, 0 ÷ 20 A
УСТРОЙСТВА БЕЗОПАСНОСТИ:
- Блокировка стенда вытяжного контура
- Блокировка люка испытательного отсека
- Аварийная кнопка
- Автоматическое прерывание испытания в случае поломки,
утечки компонентов или неисправности стенда;
---
