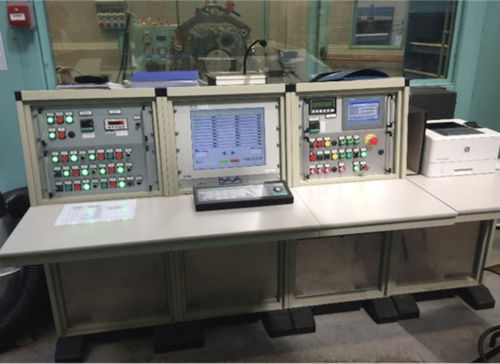

Испытательный стенд утечки B_22384

с управлением от компьютерадля коробки передачдля авиационной промышленности

B_22384 предназначен для испытания авиационных редукторов различных размеров и мощности; от вспомогательных gbx до силовых gbx. - Проверка торцевой сборки: проверка правильности сборки, проверка герметичности уплотнения вала и значения расхода смазки подшипников. - Проверка Gbx: проверка трубопроводов и корпуса - Промывка: очистка внутренних каналов и значения расхода смазки подшипников Тестируемые редукторы, установленные на специальных тележках, помещаются в звукоизолированный шкаф, в котором находится испытательный стенд и все оборудование. Силовой гидравлический модуль позволяет приводить редукторы в движение с различной скоростью; смазочный блок позволяет терморегулировать и фильтровать масло и определяет условия испытания потока: давление, температуру и входной поток. Весь испытательный стенд включает в себя: - DAS (система сбора данных) - Термохолодильник - Система фильтрации воздуха - Звукоизолирующий шкаф - Мостовой кран DATI TECNICI: - МАСЛО: MIL L 23699F - объем: 300 л - ТЕМПЕРАТУРА: 20 ÷ 120°C [+/-0,5°C] - ПОТОК: 0 ÷ 30 л/мин - ЛИНИЯ ПОДАЧИ МАСЛА: 3 - ДАВЛЕНИЕ: 1500 кПа - СКОРОСТЬ 0 ÷ 4000 об/мин [+/- 1] - МОЩНОСТЬ 8 кВт КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ: - МЕТРЫ ПОТОКА 0,60 ÷ 30 л/мин 0,45 ÷ 19 л/мин 0,38 ÷ 11 л/мин - ПРОВОДЫ ТЕМПЕРАТУРЫ термопары TcK (11) - Датчики давления -100 / 500кПа [+/-0,04 0-2000кПа [+/-0,04 - СЪЕМНИК УСТРОЙСТВА БЕЗОПАСНОСТИ: - Блокировка дверей - Аварийная кнопка - Предохранительное реле давления - Предохранительный тепловой выключатель ЭЛЕКТРОПИТАНИЕ: - Электрический: 25 кВт 400 В 3F+N+PE - Воздух 6 бар / ½" - Вода 3,5 бар / 1"-1/2 РАЗМЕРЫ и ВЕС: - L, p, h: 3000 x 3000 x 2850 мм; - Сырая нагрузка: ~ 4000 кг ЦВЕТ: - Стандартный серый RAL 7035. ПРИМЕЧАНИЕ: - по желанию заказчика;
