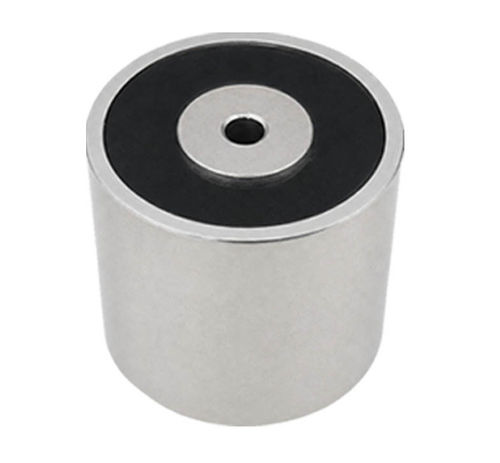

Подъемный электромагнит с электрическим переключением WL4542

для погрузно-разгрузочных работэлектромагнитный

Обзор продукта
Электромагнитный зажим WL4542 от Weilong Technology — это электрически управляемое магнитное удерживающее устройство, предназначенное для захвата, позиционирования и фиксации ферромагнитных деталей в системах промышленной автоматизации и производства. Обеспечивает быстрое включение/выключение и может быть встроен в роботизированные захваты, приспособления для зажима, сварочные приспособления и системы перемещения материалов.

Принцип работы

• Управление катушкой: электрический ток проходит через катушку, создавая магнитное поле вокруг сердечника из железа.
• Магнитное притяжение: поле намагничивает сердечник и создает удерживающую силу на стальных или магнитных деталях.
• Управление вкл/выкл: при отключении питания поле исчезает, и деталь немедленно освобождается.
• Удерживающая сила зависит от мощности катушки, материала сердечника, воздушного зазора, площади контакта и напряжения питания.

Применение

• Роботизированные захваты и концевые исполнительные механизмы в автоматике.
• Фиксация заготовок и приспособлений на станках с ЧПУ и обрабатывающих центрах.
• Сварочные приспособления и монтажные устройства для повторяемого позиционирования.
• Системы перемещения материалов, упаковочные машины и линии металлообработки.

Преимущества

• Мгновенное электрическое управление захватом и отпусканием.
• Компактная конструкция с точным позиционированием.
• Длительный срок службы при минимальном количестве механических деталей.
• Простая интеграция в автоматизированные системы.

Недостатки / Особые замечания

• Требует постоянного питания для поддержания удерживающей силы, что увеличивает энергопотребление при длительной работе.
• Катушка нагревается при непрерывной работе и требует теплового управления.
• Чувствителен к воздушным зазорам и неровностям контактных поверхностей; требуются чистые поверхности.
• При пропадании питания удерживающая сила теряется — при необходимости предусмотреть аварийные меры.

Устранение неполадок и обслуживание

• Отсутствие магнитной силы: проверить питание, проводку и сопротивление катушки.
• Низкая удерживающая сила: проверить наличие больших воздушных зазоров, загрязнения, неправильного напряжения или повреждения катушки; очистить контактные поверхности и проверить монтаж.
• Перегрев: обеспечить правильный рабочий цикл и организовать охлаждение.
• Нестабильная работа: проверить крепление, электрические соединения и уменьшить вибрации.
• Медленный отклик: проверить питание управления и стабильность напряжения.
• Обслуживание: инспектировать электрические соединения и состояние катушки, чистить контактные поверхности и контролировать температуру.

Характеристики / Технические спецификации

• Brand: Weilong Technology
• Model Number: WL4542
• Номинальное напряжение: DC 12V или 24V
• Номинальная мощность: 2–5 W
• Режим работы: Power on → magnet on
• Удерживающая сила: 20 kg
• Рабочий цикл: 100%
• Сопротивление: 100 Ω
• Срок службы: 100 000 циклов
• Сертификация: CE, RoHS, ISO9001
• Материал: высококачественный магнит, корпус из углеродистой стали
• Длина выводов: 50 mm
• Тип установки: винтовая
• Допуск размеров: ±0,1 mm
• Влагозащита: отсутствует
• Класс изоляции: B
• Hi-Pot тест: AC 600 V 50/60 Hz 2 s
• Удерживающая сила без возбуждения: 0
• Температура эксплуатации: -10 °C до 100 °C
• Диапазон рабочего цикла: 1–100%
• Глубина резьбы: N/A
• Условия оплаты: TT или L/C при виде
• Образцовый заказ: Да
• Гарантия: 2 года
• MOQ: 2000 шт.
• Производственная мощность: 5000 шт. в неделю
• Срок поставки: 30 дней
• Порт отгрузки: Shenzhen
