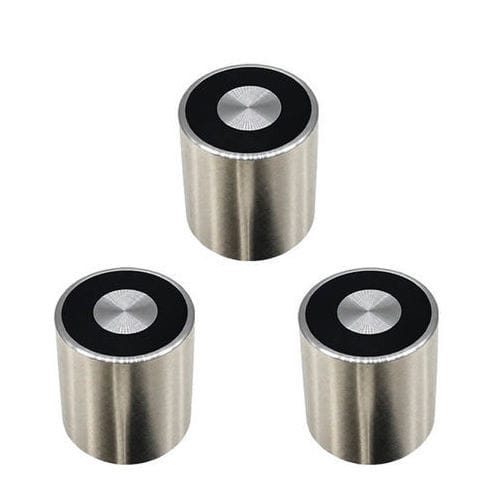

Бистабильный подъемный электромагнит WL1212

для погрузно-разгрузочных работэлектромагнитный

Обзор продукта
Удерживающие магниты для промышленного применения предназначены для удержания, позиционирования и фиксации ферромагнитных деталей в производственной среде. Модель WL1212 от Weilong Technology доступна для питания DC 12V или 24V, мощностью 3–5 W, с креплением на винтах и корпусом из углеродистой стали для механической защиты.

Принцип работы
Удерживающие магниты создают магнитное поле, притягивающее ферромагнитные материалы (железо, сталь). Пассивные (постоянные) варианты используют магнитные материалы для непрерывного притяжения без питания. Электромагнитные варианты имеют катушку вокруг магнитного сердечника: при прохождении тока катушка генерирует магнитное поле, обеспечивающее удержание. Сила удержания зависит от магнитного материала, конструкции катушки, воздушного зазора, площади контакта и условий эксплуатации.

Применения

• Оборудование и приспособления для производства: позиционирование и зажим при механической обработке и сварке
• Системы автоматизации, роботизированные манипуляторы и конвейерная техника
• Оборудование для сборки и контроля с требованием точного позиционирования
• Обработка материалов: подъём, сортировка и транспортировка металлических компонентов
• Автомобильная и электронная промышленность для приспособлений и сборочных операций

Технический паспорт (выдержка)
Brand: Weilong Technology
Model Number: WL1212
Rated Voltage (V): DC 12V or 24V
Rated Power (W): 3-5 W
Work Mode: Power on, Magnet on
Holding Force (N): 1 Kgs (as specified)
Working duty: 100%
Resistance: 100 Ω
Service Life: 100 Thousand Times
Certification: CE, ROHS, ISO9001
Material: Superior Magnet Carbon Steel Housing
Lead Wire Length (mm): 25 MM
Install Style: Screw Hole
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Устранение неполадок и обслуживание
Типичные проблемы и проверки:

• Низкая удерживающая сила: проверьте питание, уменьшите воздушный зазор, проверьте плоскостность контактных поверхностей и правильность выбора модели
• Магнит не активируется (электромагнит): проверьте проводку, состояние катушки и управляющие сигналы
• Перегрев: может быть вызван избыточным током, длительной работой или плохим теплоотводом — проверьте электрические параметры и охлаждение
• Неустойчивое удержание: убедитесь, что сопрягаемые поверхности чистые, ровные и без ржавчины или загрязнений
• Механические повреждения: проверьте крепления и корпус на износ или трещины

Примечания
Оптимальная производительность и срок службы достигаются при правильной установке, регулярных проверках и соблюдении режимов эксплуатации. Постоянные магниты энергоэффективны при постоянной работе; электромагниты обеспечивают быстрое переключение и управляемое освобождение.

Характеристики / технические спецификации

• Brand: Weilong Technology
• Model: WL1212
• Rated Voltage: DC 12V or 24V
• Rated Power: 3-5 W
• Work Mode: Power on, Magnet on
• Holding Force: 1 Kgs (as specified in datasheet)
• Resistance: 100 Ω
• Duty / Working duty: 100% (duty cycle 1-100%)
• Lead Wire Length: 25 mm
• Material: Superior magnet carbon steel housing
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Service Life: 100,000 cycles
• Working Temperature Range: -10°C to 100°C
• Certification: CE, ROHS, ISO9001
• Mounting: Screw hole install style
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None
• Non-excitation Holding Force: 0
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: shenzhen
• Payment Terms: TT or LC at sight
