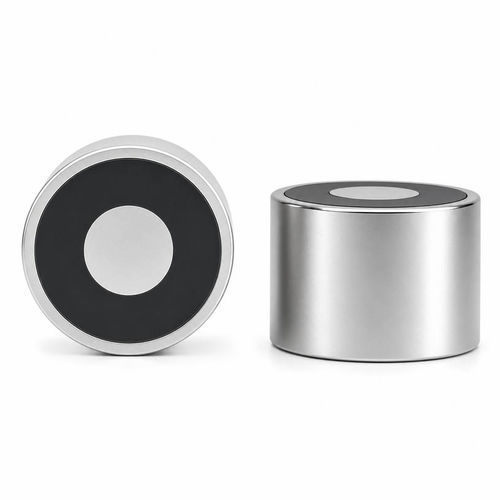

Поддерживающий электромагнит WL1811

без технического обслуживаниякомпактный24 В

Обзор
DC удерживающий электромагнит — это электромагнитное устройство с питанием постоянным током (DC), предназначенное для удержания ферромагнитных изделий за счет притяжения. Он состоит из медной обмотки вокруг железного сердечника, заключённого в стальной корпус. При подключении к источнику постоянного тока электромагнит притягивает и удерживает стальную пластину. Области применения: промышленная автоматизация, безопасность машин, робототехника, магнитные двери, упаковочные машины, подъёмные устройства и позиционирующее оборудование.

Обзор продукта
DC удерживающие электромагниты доступны в круглых, квадратных, плоских и индивидуальных исполнениях с усилием удержания от нескольких ньютонов до нескольких тысяч ньютонов. Типичные номинальные напряжения: 6В, 12В, 24В, 48В DC. Опции: водозащита, стойкие к температуре обмотки, антикоррозийное покрытие, кабельные сборки, разъёмы и индивидуальные монтажные отверстия. Устройства могут быть рассчитаны на непрерывную или прерывистую работу в зависимости от применения. OEM-настройки доступны для размеров, магнитной силы, сопротивления обмотки, класса изоляции и рабочей температуры.

Принцип работы
При подаче напряжения DC через медную обмотку проходит электрический ток.
Магнитное поле намагничивает железный сердечник, а корпус направляет магнитный поток к контактной поверхности.
Магнитная цепь замыкается через стальной предмет, создавая сильную притягивающую силу, удерживающую изделие. При отключении питания ток прекращается, магнитное поле исчезает и объект освобождается. Некоторые модели оснащены схемами размагничивания или конструкцией с низкой остаточной намагниченностью для более быстрого отпускания и предотвращения остаточного магнетизма.

Основные характеристики

• Высокая удерживающая сила при относительно низком энергопотреблении.
• Компактные размеры и простота монтажа для интеграции в автоматические системы.
• Быстрое включение/выключение, тихая работа и высокая повторяемость.
• Доступны в нескольких напряжениях (6В, 12В, 24В, 48В) и с разными усилиями удержания.
• Варианты поверхностной обработки для защиты от воды и коррозии в агрессивных средах.
• Низкие требования к обслуживанию и долгосрочная надежная работа.

Преимущества и недостатки

• Преимущества: высокая удерживающая сила, быстрая коммутация, компактная конструкция, простая интеграция с PLC, низкое обслуживание, возможность настройки силы и напряжений, пригодность для непрерывной или прерывистой промышленной эксплуатации.
• Недостатки: для удержания требуется постоянное электропитание (если нет резервного питания), удерживающая сила снижается из-за воздушных зазоров, ржавчины, краски или неровных поверхностей; неправильный выбор для непрерывной работы может привести к перегреву и снижению срока службы обмотки.

Устранение неисправностей

• Слабая удерживающая сила: проверьте напряжение питания, очистите и выровняйте контактные поверхности, проверьте наличие воздушных зазоров или повреждение обмотки.
• Перегрев: проверьте рабочий цикл, напряжение, температуру окружающей среды и вентиляцию; для длительной работы используйте модели для непрерывной эксплуатации.
• Отсутствие магнитной силы: проверьте проводку, разъёмы, предохранитель, целостность обмотки и выход питания.
• Медленное отпускание: возможно наличие остаточного магнетизма; рассмотрите схемы размагничивания или конструкции с низкой остаточной намагниченностью.
• Шум или вибрация: проверьте крепёж, механическую центровку и состояние контактных поверхностей.
• Прерывистая работа: проверьте ослабленные клеммы или оборванные кабели, обеспечьте правильную регулировку напряжения и плановое обслуживание.

Как выбрать

• Определите требуемую удерживающую силу с учётом коэффициента запаса для динамических нагрузок.
• Выберите совместимое рабочее напряжение (12В/24В и т.д.) для стабильной работы и предотвращения перегрева.
• Выберите подходящий рабочий цикл (прерывистый или 100% непрерывный) и обеспечьте тепловое управление для непрерывной эксплуатации.
• Обеспечьте чистые, ровные ферромагнитные контактные поверхности для достижения максимальной удерживающей силы.
• Учитывайте условия окружающей среды (температура, влажность, пыль, коррозия) и при необходимости выбирайте водозащищённые или коррозионностойкие варианты.
• Убедитесь, что размеры и способ крепления подходят для монтажного пространства.
• Для быстрого отпускания выбирайте конструкции с низкой остаточной намагниченностью или схемы размагничивания.

Технический паспорт WL1811
Наименование продукта: DC Holding Electromagnet
Класс изоляции: B
Модель: WL1811
Испытание Hi-Pot: AC750V/2S
Размер: Ø18 x H11 мм
Срок службы: >500,000 циклов
Усилие удержания: 30 N
Срок поставки: 3~5 дней при наличии на складе
Напряжение: DC 12V/24V
Заказ образца: допустим
Потребляемая мощность: 43 W
MOQ: 200 PCS
Рабочий цикл: 10%
Гарантия: 2 года
Вывод провода: нижний край 25 см или по запросу
Происхождение: Dongguan, Guangdong
Форма действия: Energise to release
Поверхность: электрооцинковка (Zn покрытие)
Размер резьбы для установки: M5 x H19
Материал: сталь и эмалированный провод
Масса нетто: 168 g
Сертификаты: CE/ROHS

характеристики / технические спецификации

• Модель: WL1811
• Тип продукта: DC Holding Electromagnet
• Размер: Ø18 x H11 мм
• Усилие удержания: 30 N
• Опции напряжения: DC 12V / 24V (типично; другие по запросу)
• Потребляемая мощность: 43 W
• Класс изоляции: B
• Hi-Pot: AC 750V / 2s
• Срок службы: >500,000 циклов
• Рабочий цикл: 10% (прерывистый); модели для непрерывной работы доступны по запросу
• Вывод провода: нижний край 25 см (на заказ)
• Форма действия: energise to release
• Поверхностная обработка: электрооцинковка (цинковое покрытие)
• Монтажная резьба: M5 x H19
• Материал: стальной корпус, эмалированный медный провод
• Масса нетто: 168 g
• Сертификации: CE, RoHS
• MOQ: 200 pcs; допустимы заказы образцов
• Типичный срок: 3–5 дней при наличии на складе
