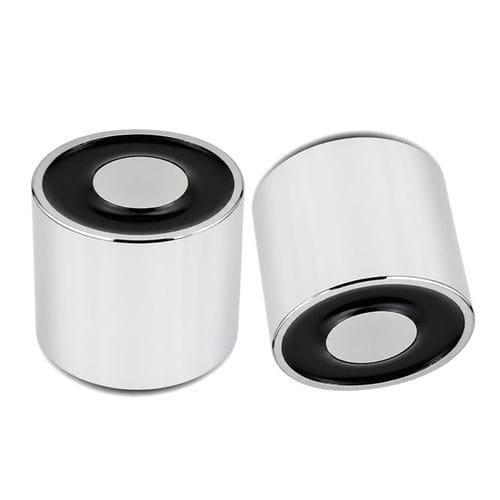

Поддерживающий электромагнит WL2520

компактныйс посылкой тока24 В

Краткое описание
WL2520 от Weilong Technology — это электрически управляемый держательный электромагнит, предназначенный для притяжения и удержания ферромагнитных деталей. При подаче питания устройство формирует магнитное поле и немедленно освобождает деталь при отключении питания. Подходит для промышленных задач удержания, оснастки и транспортировки, где требуются магнитность по требованию и компактность.

Основные характеристики

• Магнитность по требованию: магнитное воздействие только при подаче питания для мгновенного освобождения.
• Высокая удерживающая сила на единицу объёма: компактный корпус Ø25×20 мм с высокой удерживающей способностью (140 N).
• Плоская полюсная поверхность для оптимального контакта с деталью.
• Низкое энергопотребление для непрерывной работы (варианты DC).
• Автоматическое освобождение при отключении питания (важно для систем безопасности).
• Доступные напряжения: DC 12 V или 24 V.
• Варианты с герметизацией и защитой от погодных воздействий для жестких условий.
• Быстрая активация/деактивация: типично <1 с.

Обзор продукта и принцип работы
Держательные электромагниты преобразуют электрическую энергию в управляемую магнитную силу, которая притягивает ферромагнитные материалы при включении. В отличие от постоянных магнитов магнитное поле существует только при прохождении тока по катушке. Конструкции оптимизированы для максимальной удерживающей способности при заданных габаритах и имеют плоскую полюсную поверхность для надежного контакта. Возможна остаточная намагниченность, что следует учитывать в прецизионных применениях.

Как это работает
Подача электрического тока
При включении по медной катушке проходит постоянный ток.
Формирование магнитного поля
Электро-магнитная катушка создает магнитное поле.
Усиление поля
Железный сердечник концентрирует и усиливает поле для увеличения притяжения.
Удержание детали
Полюсная поверхность контактирует и надежно удерживает ферромагнитные элементы.
Освобождение при отключении питания
После отключения тока магнитное поле исчезает и деталь освобождается.

Ключевые технические параметры, влияющие на работу
Значения тока и напряжения
Сопротивление и число витков катушки
Материал и геометрия железного сердечника
Состояние и плоскость контактной поверхности (чувствительность к воздушному зазору)

Типичные применения

• Промышленная автоматизация: магнитные оправки для обработки, шлифования, сварки.
• Линии транспортировки и сортировки: удержание стальных листов, прутков или лома.
• Магнитные замки и системы запирания с аварийным сбросом.
• Роботизированные захваты для перемещения металлических деталей на сборочных линиях.
• Сборка автомобилей: удержание сборочных узлов и сварных швов.
• Прецизионные оснастки и испытательные стенды в калибровочных средах.

Техническая информация (выдержка)

• Бренд: Weilong Technology
• Модель: WL2520
• Габариты: Ø25×20 мм
• Удерживающая сила: 140 N (≈14 kgf)
• Номинальное напряжение: DC 12 V или 24 V
• Номинальная мощность: 3.6 W
• Сопротивление: 32 Ω
• Длина выводных проводов: 200 mm
• Крепление: отверстия для винтов M4×6
• Вес: 58 g
• Рабочая температура: -10°C — 100°C
• Ресурс: ≈100 000 циклов
• Сертификации: CE, ROHS, ISO9001

Серия — примеры выбора

• WL-0820 | Ø8×20 | 3 N | 1.6 W | вес 6.5 g
• WL-1520 | Ø15×20 | 20 N | 1.4 W | вес 12 g
• WL-2520 | Ø25×20 | 140 N | 3.6 W | вес 58 g
• WL-3025 | Ø30×25 | 250 N | 4.3 W | вес 110 g
• WL-5030 | Ø50×30 | 700 N | 6 W | вес 331 g

Преимущества / недостатки

• Преимущества: дистанционное управление включением/выключением, мгновенное захватывание/освобождение, высокая удерживающая способность при малых габаритах, минимальный механический износ, настраиваемость за счет конструкции катушки.
• Недостатки: для удержания требуется постоянное питание (важно для подъема грузов), нагрев при длительной/высокой нагрузке, возможна остаточная намагниченность, действует только на ферромагнитные материалы.

Технические характеристики

• Бренд: Weilong Technology
• Модель: WL2520
• Номинальное напряжение: DC 12 V или 24 V
• Номинальная мощность: 3.6 W
• Удерживающая сила: 140 N (≈14 kgf)
• Рабочий цикл: 1–100% (заявлен рабочий цикл 100%)
• Сопротивление: 32 Ω
• Длина выводных проводов: 200 mm
• Класс изоляции: B
• Температура эксплуатации: -10°C — 100°C
• Ресурс: ≈100 000 циклов
• Материал: корпус из углеродистой стали
• Крепление: отверстия под винты (M4×6)
• Сертификации: CE, ROHS, ISO9001
