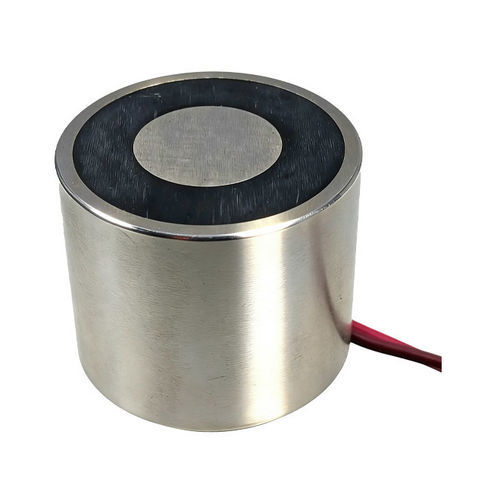

Поддерживающий электромагнит WL3529

для блокировкидля автоматического удержаниякомпактный

Обзор продукта
WL3529 — защёлкивающийся (бистабильный) электромагнит, сочетающий постоянный магнит и электромагнитную катушку, что позволяет удерживать положение без постоянного питания. Доступен в исполнениях DC 12V и 24V, размер Ø35×29 мм, номинальная удерживающая сила 30 кг (≈300 N). Предназначен для компактных встраиваемых и автоматизированных систем, требующих энергоэффективного и надёжного удержания при отключении питания.

Основные области применения

• Промышленная автоматизация и системы интеллектуального управления
• Механизмы блокировки и контроль доступа
• Батарейные и распределительные системы питания
• Робототехника и интеллектуальное производство
• Медицинское оборудование, транспортные системы, торговые автоматы и компактные встроенные контроллеры

Преимущества

• Очень низкое энергопотребление: питание требуется только при переключении
• Сохраняет удерживающую силу при отключении питания, повышая безопасность
• Меньший нагрев катушки и продлённый срок службы за счёт прерывистого питания
• Компактный корпус Ø35×29 мм подходит для ограниченных пространств
• Быстрое и надёжное переключение при корректном управлении полярностью

Ограничения / замечания

• Для освобождения требуется управление с изменением полярности, что усложняет систему
• Магнитная схема и балансировка сложнее по сравнению с простыми электромагнитами
• Возможны более высокие первоначальные затраты из‑за компонентов с постоянными магнитами
• Работа чувствительна к зазору воздуха и ровности монтажа; некорректные сигналы управления могут помешать переключению
• Постоянные магниты могут терять характеристики при повышенных температурах

Как выбрать защёлкивающийся электромагнит

• Определите требуемую удерживающую силу (N): учитывайте вес, состояние контактной поверхности, коэффициент безопасности (обычно 2–3×) и воздушный зазор
• Выберите напряжение и совместимость драйвера: распространённые варианты 12V и 24V DC; убедитесь, что драйвер поддерживает импульсный режим и инверсию полярности
• Проверьте рабочий цикл и профиль переключения: оцените количество циклов в час/сутки, длительность импульса (мс) и тепловые ограничения (рекомендуемый цикл 10%)
• Подтвердите механические размеры и крепление: Ø35×29 мм, резьба крепления M5×H19, вывод провода и тип разъёма
• Оцените окружающую среду: рабочая температура, влажность, пыль/масло и требуемая степень защиты
• Проверьте надёжность: срок службы (>500 000 циклов), класс изоляции B, hi-pot AC750V/2s и протоколы испытаний
• Запросите кастомизацию при необходимости: диапазон удерживающей силы, номинал напряжения, влагозащита, длина проводов, покрытие и варианты крепления

FAQ — Выбранные ответы

• Что такое защёлкивающийся электромагнит? — Магнитный исполнительный механизм бистабильного типа, сохраняющий состояние без постоянного питания за счёт постоянного магнита и переключающей катушки.
• Чем отличается от обычного электромагнита? — Обычные электромагниты требуют постоянного тока для удержания; защёлкивающиеся сохраняют удержание после выключения питания.
• Нужна ли обратная полярность для освобождения? — Да, освобождение достигается подачей обратной полярности/тока или соответствующим управлением катушками.
• Какие доступны напряжения? — Обычно DC 12V и DC 24V (возможны индивидуальные варианты).
• Безопасен ли при отключении питания? — Да, при правильной установке он сохраняет удерживающую силу при отключении питания.

Технический паспорт (резюме)
Название продукта: Permanent Electromagnet
Модель: WL3529 (в некоторых паспортах указано WL-3529-24V)
Размер: Ø35 × H29 мм
Удерживающая сила: 30 kg (≈300 N)
Напряжение: DC 12V / 24V
Мощность (импульс): 28 W
Рекомендуемый рабочий цикл: 10%
Класс изоляции: B
Испытание диэлектрической прочности (Hi-Pot): AC 750V / 2s
Срок службы: >500 000 циклов
Масса нетто: 168 g
Резьба для монтажа: M5 × H19
Выход провода: нижний выход 25 cm (по запросу возможна настройка)
Режим работы: подача питания для освобождения (для возврата требуется инверсия полярности)
Поверхность: цинковое электроосаждение
Материалы: стальной корпус, эмалированный провод
MOQ: 2 шт.; образцы принимаются
Гарантия: 2 года
Сертификация: CE, RoHS
Происхождение: Донггуань, Гуандун

Технические характеристики

• Модель: WL3529 (WL-3529-24V)
• Тип: защёлкивающийся / постоянный электромагнит (бистабильный)
• Удерживающая сила: 30 kg (≈300 N)
• Напряжения: DC 12V, DC 24V
• Мощность (импульс): 28 W
• Рекомендуемый рабочий цикл: 10%
• Класс изоляции: B
• Hi-Pot: AC 750V / 2s
• Срок службы: >500 000 циклов
• Масса: 168 g
• Крепление: M5 × H19
• Выход провода: снизу 25 cm (на заказ)
• Поверхность: цинковое покрытие
• Материалы: сталь, эмалированный провод
• Режим: подача питания для освобождения (требуется инверсия полярности)
