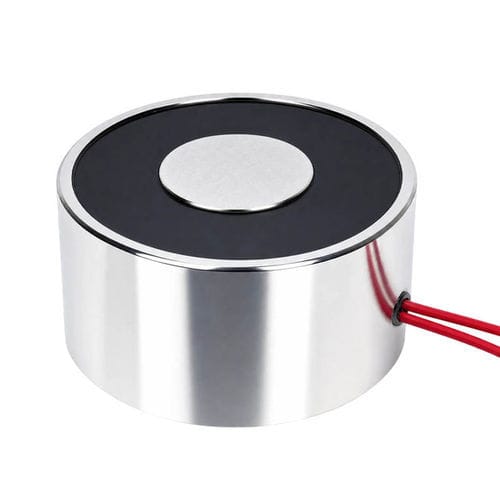

Поддерживающий электромагнит WL8245

для блокировкидля блокировкидля автоматического удержания

Обзор
Электромагнит постоянного удержания сочетает постоянные магниты с переключаемой катушкой, обеспечивая высокую удерживающую силу без непрерывного энергопотребления. Энергия требуется только при переключении, что делает устройство подходящим для критичных по безопасности систем, мощного зажима, подъёма и автоматизации.

Основные характеристики

• Высокая удерживающая сила при пренебрежимо малом или нулевом непрерывном потреблении
• Гибридная конструкция: постоянные магниты плюс электромагнитная катушка для энергоэффективного переключения (подача питания для отпускания)
• Failsafe-удержание при потере питания
• Компактный форм-фактор для интеграции в станки и системы автоматизации
• Надёжная конструкция с низкими требованиями к обслуживанию

Описание продукта и принцип работы
Устройство сочетает статическое магнитное поле постоянных магнитов с электрически управляемой катушкой. Постоянные магниты создают базовую удерживающую силу; короткий электрический импульс к катушке изменяет магнитный поток (или нейтрализует полярность) для освобождения груза; после переключения удержание восстанавливается. Энергия расходуется только во время переключения.

Применения

• Магнитное крепление и зажим для станков с ЧПУ
• Робототехника и автоматизированный pick-and-place для ферромагнитных деталей
• Обработка материалов: подъём, удержание и транспортировка листов или сборок из металла
• Автомобильное производство: позиционирование деталей перед сваркой/сборкой
• Системы безопасности, failsafe-замки и промышленные тормоза
• AGV и непрерывные системы, где требуются низкое энергопотребление и failsafe-удержание

Преимущества и недостатки

• Преимущества: низкое потребление энергии (только при переключении), удержание при отключении питания, компактность, высокая магнитная сила, низкие эксплуатационные расходы и потенциально долгий срок службы
• Недостатки: более сложное и дорогое изготовление по сравнению с простыми электромагнитами, более сложная управляющая электроника, в некоторых конструкциях скорость переключения может быть ниже, чем у простых соленоидов, производительность зависит от температуры и качества материала, ограничено ферромагнитными объектами

Устранение неисправностей и эксплуатационные заметки

• Снижение удерживающей силы: проверьте чистоту и плоскость контактных поверхностей; удалите масло, пыль, ржавчину и воздушные зазоры
• Не отпускает: проверьте возбуждение катушки, правильное напряжение и длительность импульса; измерьте сопротивление катушки на повреждения
• Перегрев: избегайте избыточного переключения; соблюдайте рекомендуемый цикл работы и при частом переключении обеспечьте охлаждение
• Механическое смещение: обеспечьте правильное выравнивание сопрягаемых поверхностей для оптимального магнитного потока
• Остаточная сила при отпускании: возможно небольшое остаточное намагничивание; помогает демагнитизационный импульс или тонкие немагнитные прокладки

Технический паспорт (фрагмент)
WL-8425 Permanent Holding Electromagnet Products Data Sheet
Название продукта: Permanent Holding Electromagnet
Класс изоляции: B
Модель: WL-8425-24V
Испытание Hi-Pot: AC750V/2S
Размер: Ø82 x H45
Ресурс: >500 000 циклов
Удерживающая сила: 1900 N
Срок поставки: 3–5 дней при наличии на складе
Напряжение: DC 12V / 24V
Мощность (при переключении): 43 W
Заказ образца: допустим
MOQ: 200 PCS
Дежурный цикл: 10%
Гарантия: 2 года
Вывод провода: нижний край выход 25 см или под заказ
Происхождение: Dongguan, Guangdong, China
Форма действия: подача питания для отпускания
Поверхность: электрохимическое цинковое покрытие
Резьба для установки: M5 x H19
Материал: сталь и эмалированный провод
Масса нетто: 168 g
Сертификация: CE / ROHS

Технические характеристики

• Обозначение модели: WL-8425-24V
• Удерживающая сила: 1900 N
• Рабочие напряжения: DC 12V или 24V
• Потребляемая мощность (переключение): 43 W
• Размеры (примерно): Ø82 x H45
• Дежурный цикл: 10%
• Ресурс: >500 000 циклов
• Класс изоляции: B
• Испытание Hi-Pot: AC750V/2S
• Форма действия: подача питания для отпускания
• Отделка поверхности: электрооцинковка
• Резьба установки: M5 x H19
• Вывод провода: нижний край 25 cm (на заказ)
• Масса нетто: 168 g
• Происхождение: Dongguan, Guangdong, China
• Сертификация: CE, ROHS
